人工智慧大模型與高性能計算驅動GPU單晶片功耗持續衝破千瓦級，晶片局部熱點的瞬態熱流密度已經逼近傳統散熱技術的物理天花板。過往系統層級冷卻方案主要聚焦散熱器、冷板等宏觀裝置，然而熱量真正的瓶頸已經下沉至矽晶粒、封裝介面、基板與導熱介面等微觀層次。CTE熱膨脹失配帶來的翹曲變形、介面空隙、泵出效應，以及3D異質整合帶來複雜多層熱阻網路，正在成為約束晶片時脈、良率與長期可靠性的關鍵矛盾。
本文從熱流密度的物理約束出發，依次解析先進封裝與載板的熱-機一體化設計、浸沒液冷場景下PCB技術的演變，以及新一代導熱介面與鍵合材料的工程突破，整理當前產業為突破超高熱流密度所採取的技術路徑，同時呈現各類方案的優勢與現實局限性。

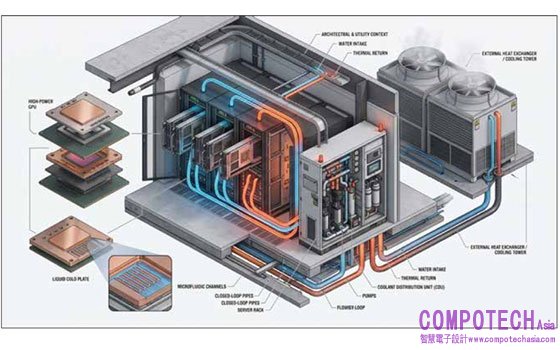

圖解說明：本圖以3D等軸測技術剖面，完整展示了從底層高密GPU晶片微結構、冷板導熱模組、機櫃級冷卻液分配單元(CDU)，到外部熱交換冷卻塔的閉式循環路徑。(AI製作)
