本文對傳統共模(CM)至差模(DM)被動濾波器中因失衡問題所導致的性能限制進行了分析與探討。

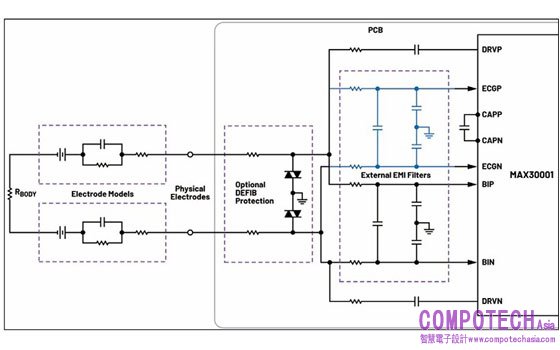

圖1展示了MAX30001心電圖(ECG)類比前端(AFE)的典型電路原理圖。圖1所示的兩個外部電磁干擾(EMI)濾波器(其中一個以藍色著重標記)是傳統的共模轉差模濾波器電路。
上述外部EMI濾波器(採用傳統的共模轉差模濾波電路實現)同時兼具共模和差模頻寬限制功能。此外，設計人員只需審慎選擇一個元件參數值(差模電容)，就能緩解因共模訊號路徑失衡而導致的訊號雜訊比(SNR)下降問題。對於僅由五個被動元件組成的電路而言，
實屬不易！
圖:雙電極心電圖和呼吸監測。
