在各種應用領域，採用類比技術時都需要使用差分放大器電路，如圖 1 所示 。例如測量技術，根據其應用的不同，可能需要極高的測量精度。為了達到此一精度，盡可能地減少典型誤差源 (例如失調和增益誤差，以及雜訊、容差和漂移) 是非常重要的。有鑑於此，高精度運算放大器的使用是需要的。放大器電路的外部元件選擇也同等重要，尤其是電阻，它們應該具有匹配的比值，而不能任意選擇。
圖 1:傳統的差分放大器電路。
理想情況下，差分放大器電路中的電阻應仔細選擇，其比值應相同 (R2/R1 = R4/R3)。如果這些比值有任何偏差都將導致不良的共模誤差。差分放大器抑制這種共模誤差的能力以共模抑制比 (CMRR) 來表示。它表示輸出電壓如何隨相同的輸入電壓 (共模電壓) 而變化。在最佳情況下，輸出電壓不應該改變，因為它只取決於兩個輸入電壓之間的差值 (最大 CMRR)；但是，實際使用中情況會有所不同。CMRR 是差分放大器電路的重要特性，通常以 dB 來表示。
對於圖 1 所示的差分放大器電路，CMRR 取決於放大器本身以及外部連接的電阻。對於後者，取決於電阻的 CMRR 在本文下述部分以下標“R”表示，並利用下式計算：
(1)例如，在放大器電路中，所需增益 G = 1 且使用容差為 1％、匹配精度為 2％ 的電阻產生的共模抑制比為
或以 dB 來表示
(2)在 34 dB時，CMRRR 相對較低。在這種情況下，即使放大器具有非常好的 CMRR，也無法實現高精度，因為鏈路的精度總是取決於其精度最差的環節。因此，對於精密的測量電路而言，必須非常精確地選擇電阻。
實際使用中傳統電阻的阻值並不恒定。它們會受機械負載和溫度的影響。根據需求的不同，可以使用具有不同容差的電阻或匹配電阻對 (或網路)，其大部分使用薄膜技術製造並具有精確的比值穩定性。利用這些匹配的電阻網路 (如 LT5400 四通道匹配電阻網路)，可以大幅提高放大器電路的整體 CMRR。LT5400 電阻網路在整個溫度範圍內具有出色的匹配性，結合差分放大器電路使用則匹配性更佳，因而可確保 CMRR 比分立電阻提高兩倍。

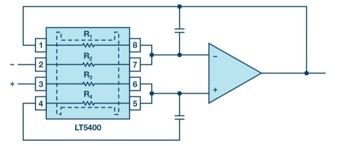

圖 2:帶有 LT5400 的差分放大器電路。
LT5400 提供 0.005% 的匹配精度，從而使 CMRRR 可達到 86 dB。
然而，放大器電路的總共模抑制比 (CMRR ) 由電阻 CMRR 和運算放大器共模抑制比 CMRROP 的組合構成。對於差分放大器，可利用公式 3 計算：
(3)例如，LT1468 提供的 CMRROP 典型值為 112 dB，採用 LT5400 的增益為 G = 1，其 CMRRTotal 的值為 85.6 dB。
或者，可以使用整合式差分放大器，如 LTC6363。這種放大器在單晶片中內置放大器和最佳匹配電阻。它幾乎消除了上述所有問題，同樣也可提供最大精度，其 CMRR 值達 90 dB 以上。
結論
必須根據差分放大器電路的精度要求仔細選擇外部電阻電路，以便實現系統的高性能。或者，可以使用整合式差分放大器，如在單晶片中整合了匹配電阻的 LTC6363。
