優化 48V 汽車系統的 MOSFET 選擇：為何 RDS（ON）仍占據主導地位

本文作者：Muhammad Ahmad 點擊： 2026-07-31 11:42

前言：

向48V電氣架構的轉型正在重塑汽車電源設計。隨著電氣化技術在輕度混合動力（Mild-Hybrid）平台和先進輔助系統中的不斷普及，工程師面臨著更高效率、更低系統損耗、更加升功率密度的研發壓力。

這場變革的核心是MOSFET功率元件。特別是 100V 元件已成為關鍵支撐，它不僅能能為 48V 系統提供必要的電壓餘裕度，還能夠支援高電流運作。然而，隨著元件性能的不斷提升，評估 MOSFET 的標準也必須隨之演進。

RDS（ON）、I²R 損耗，以及真正決定效率的因素

從最基本的定義來看， RDS（ON）是MOSFET處於導通狀態下的電阻。此電阻直接決定導電損耗，其關係可用下面已知的公式表示：

這意味著，損耗會隨電流的平方而增加。在高電流車載系統中，即使 RDS（ON）僅有小幅降低，也能顯著減少功率耗散，從而直接提升系統效率並降低發熱量。

雖然導通損耗顯著，但它並非MOSFET產生的唯一損耗，額外的功率損耗還包括開關損耗和閘極驅動損耗。

開關損耗產生於 MOSFET 既未完全導通也未完全關斷的過渡階段，此時元件兩端同時存在電壓與電流。與MOSFET處於完全導通狀態時產生的導通損耗不同，開關損耗屬於動態損耗，其大小取決於開關頻率、負載電流及元件特性等因素。

另一方面，閘極驅動損耗則與 MOSFET 閘極電容的充放電有關，主要由元件的閘極電荷（Qg）決定。

這兩項參數會影響高頻應用（如DC-DC轉換器）的整體系統效率，但在電池斷開開關這類“常導通”應用中，其影響微乎其微。

熱效能使實際場景應用能力得以實現

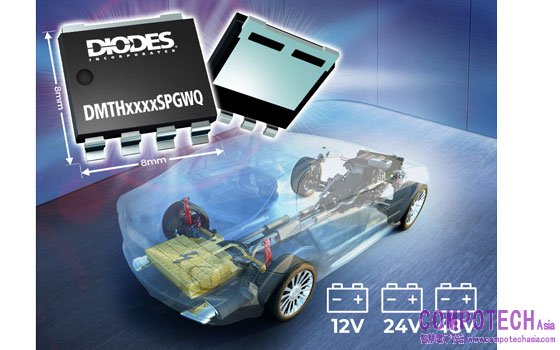

隨著電流不斷增加，熱管理逐漸變成核心限制條件。即使元件具有較低的 RDS（ON），高電流情況下仍會產生大量熱量，必須完成有效散熱。熱性能由接面至外殼熱阻（RθJC）等參數定義，該參數決定元件向外導熱的效率。低接面至外殼熱阻可實現熱量從矽片傳導到封裝，再到印刷電路板（PCB）的高效傳遞。例如已Diodes 公司的DMTH10H1M7SPGWQ 100V MOSFET為例，該元件採用高熱效率的 PowerDI®8080-5 封裝，可實現 RθJC 值 0.37°C/W。該低熱阻依託銅片晶片接合技術，搭配裸露極焊盤形成的直接導熱通路實現，降低熱傳阻並支持在極高電流下持續穩定運作。

從系統角度來看，這能夠實現帶來更高的可用電流、更低的散熱需求，同時提升長期可靠性，所有這些特性在車載環境中都至關重要。

可靠性與安全運作區（SOA）

汽車系統對可靠性要求極高，在瞬態情況下更是如此。安全工作區（SOA）定義了 MOSFET 可無損運作的電壓、電流與時間的組合範圍。這在電池斷開、馬達控制應用中尤為重要，這類場景下元件可能遭遇大電流浪湧、感應負載或短路等故障狀況。穩健的SOA能確保MOSFET在上述條件下安全運作且不出現性能退化，為嚴苛車載環境提供長期的可靠性支持。

電池斷開

電池斷開開關是48V電機架構中的一項關鍵功能。這類系統能夠實現可靠的物理斷開，隔離高壓電池，從而防止意外電池放電，保障維修作業安全，並在故障情況下提供有效保護。

在該應用場景中，MOSFET主要作為開關元件而高速切換元件運作。它會長時間處於導通或關斷狀態，開關損耗極低。因此，核心設計重點是盡可能導通損耗、大電流情況下維持熱穩定性，同時確保在瞬態情況下的穩健運作。

這正是針對低 RDS（ON）優化的 100V MOSFET 能發揮最大優勢的應用場景。DMTH10H1M7SPGWQ最大導通電阻RDS（ON）為1.5mΩ。如此低的 R DS（ON））能夠降低功耗，提升運作效率並減輕熱應力。同時，性能優異的安全工作區（SOA）確保元件能承受浪湧電流、故障事件等各類瞬態狀況。

由於該應用中的開關動作相對有限，閘極電荷Qg 等參數的重要性相對有限，這也進一步彰顯了依據導通性能與熱性能選擇元件的重要性。

馬達控制與動力轉向

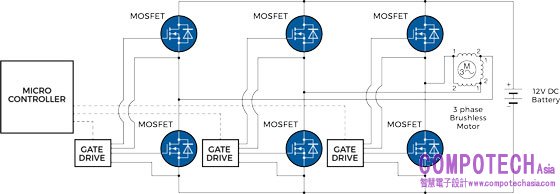

馬達控制是另一個主要應用領域，尤其是在電動助力轉向，以及泵浦、暖通空調（HVAC）等輔助系統中。這類系統通常採用無刷直流（BLDC）馬達驅動，其中MOSFET以中等頻率進行開關工作。雖然開關性能有一定影響，但並非主導因素。

電動助力轉向是48V系統架構中極具代表性的典型應用。這類系統可受益於更低的電流與更高的運作效率，但每個設計都需要搭載多個 MOSFET，通常採用多相進行配置。

由於這類系統中多個 MOSFET 協同工作，即使是 RDS（ON）的小幅降低，也能帶來顯著的累積效率提升。同時，穩定的熱性能確保系統在不同負載條件下可靠運作。在這類應用中，導通效率始終是整體系統性能的主要因素。

擴展覆蓋範圍：40V 與邏輯電平元件

雖然100V MOSFET是48V系統中的關鍵元件，但較低耐压等级的元件也扮演著重要的輔助角色。

40V MOSFET 廣泛應用於 12V 電源軌的馬達控制應用，包括車載泵浦、暖通空調系統及其他輔助功能。這類元件同樣具備極低的 RDS（ON），可在持續運行狀況下實現高效運作。

此外，邏輯電平MOSFET變體可在較低的閘極驅動電壓下運作，通常約為4.5V，能夠直接由微控制器進行控制。這省去了專用閘極驅動器的配備需求，從而簡化了系統設計。

這些 40V MOSFET與邏輯電平器元件互補，共同完善了同一系列 PowerDI8080-5 產品組合中的高壓解決方案，讓工程師能針對廣泛的車載子系統應用實現性能優化。

MOSFET 選擇的實務方法

儘管 MOSFET 的選擇常被視為導通性能與切換性能之間的權衡，但實際上很大程度取決於個別應用。

在高頻變換系統中，低開關損耗與低閘極電荷（Qg）極為關鍵。然而，在多數車載系統中，尤其是電池斷開與馬達控制系統，導通損耗佔主導地位，對開關性能的要求相對寬鬆。這進一步說明，元件選擇必須符合實際應用需求，而非僅依賴通用比較指標。

這種符合應用需求相的選則方式，進一步將焦點轉向減少RDS（ON）優化熱性能管理，以及確保實際狀況下的可靠性。在這類場景中，優先採用超低 RDS（ON）的MOSFET能帶來最大的系統層級效益。

結論

隨著車載電力系統的升級，MOSFET選擇不能再僅停留在對核心規格參數的簡單對比。

儘管例如FOM這類指標仍具備參考價值，但它們並不總能真實反映實際應用需求。在許多大電流車載系統中，效率與可靠性更多地取決於導通損耗、熱特性及元件的穩健性。

透過聚焦上述關鍵因素，並善用元件設計和封裝技術的進步，例如PowerDI8080-5 MOSFET，工程師能設計出效率更高、可靠性更強且性能更優化的汽車電源系統。
