瑞薩電子以全新的參考設計簡化USB PD和USB-C™電池充電應用產品的開發
前言：
經USB-IF認證的參考設計，提供簡便的分支接入式解決方案，可加快多埠USB-C集線器和多電池芯行動電源的設計進度
2019年4月3日--先進半導體解決方案頂尖供應商瑞薩電子（TSE：6723）今天發表兩款全新的參考設計，可簡化並加速USB供電（PD3.0）和USB-C™電池充電應用產品的開發──諸如USB-C計算型集線器（computing hub）、行動電源、車用充電器、SSD硬碟外接盒、銷售點系統（POS）印表機和桌上型顯示器等。新發表的「RTK-251-1PowerBank3」和「RTK-251-BuckBoostConverter2」是通過USB-IF PD3.0認證的設計套件，也是一系列全新針對實現USB Type-C™電源與資料連接標準應用產品的參考設計中之先鋒產品。

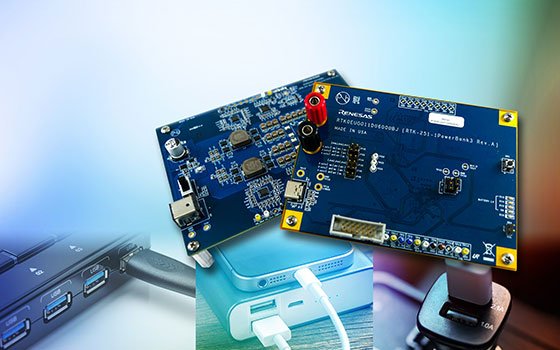

RTK-251-1PowerBank3參考設計板，是3芯（串聯）鋰離子電池行動電源的參考設計，採用R9A02G011 USB PD3.0控制器，以及ISL95538B降壓─升壓式窄電壓直流充電（Narrow Voltage Direct Charging，NVDC）電池充電器。參考設計板包括一個支援用電供電雙角色電源（Dual Role Power，DRP）功能的USB Type-C埠，可透過供電模式（power source mode）和受電模式（power sink mode）雙向提供電源，是USB-C多芯電池式行動電源的理想選擇。當行動電源處於受電模式時，會從USB PD3.0供電端（provider），例如AC電源轉接器，來要到5V、9V、15V或20V。當行動電源處於供電模式時，鋰離子電池可向PC、平板電腦或智慧型手機提供5V，甚至高達20V的電壓。此外，RTK-251-1PowerBank3也會根據剩餘的電池容量更改其DRP角色，還會將剩餘電池容量顯示在參考設計板的LED上。
RTK-251-BuckBoostConverter2則是一塊DC/DC模組，採用R9A02G011 USB PD3.0控制器和ISL95338雙向降壓─升壓穩壓器。RTK-251-BuckBoostConverter2參考設計板是USB-C集線器的理想選擇，並且是USB-PD AC電源轉接器連接到的一部分。參考設計板可接受19V與4.73A的DC輸入功率，並產生USB-PD3.0相容的VBUS輸出功率。參考設計板支援快充電源（Programmable Power Supply，PPS），並具備兩個USB Type-C插座，用於VBUS電源輸出。
瑞薩電子公司電池和光學系統部門副總裁Andrew Cowell表示：「RTK-251-1PowerBank3和RTK-251-BuckBoostConverter2參考設計藉由提供通過測試的完整解決方案，大幅加快了客戶的開發進度，並適用在任何設計上；瑞薩以在業界領先群雄的USB-PD和USB-C產品，來實現更小的外形尺寸，更快的充電速度和更高的效率，進而顯著延長電池的壽命。」
RTK-251-1PowerBank3參考設計套件的主要特點：
• 1埠USB-PD行動電源參考設計板，包括：
o R9A02G011供電控制器，支援雙角色操作
o ISL95538B降壓─升壓電池充電器，最多可達4芯電池（預設為3芯設定）
• Type-C埠支援帶有PPS x1的PD3.0，以及附帶旁路模式的DRP
• 支援OVP、OCP、OTP和UVLO保護
• 支援USB-C身份驗證
• 透過瑞薩USB供電控制器的Flash ROM韌體映像檔（image）生成軟體工具，來配置SDK範例程式碼，並設定參數
• 1埠USB-PD行動電源參考設計板，包括：
o R9A02G011供電控制器，支援雙角色操作
o ISL95538B降壓─升壓電池充電器，最多可達4芯電池（預設為3芯設定）
• Type-C埠支援帶有PPS x1的PD3.0，以及附帶旁路模式的DRP
• 支援OVP、OCP、OTP和UVLO保護
• 支援USB-C身份驗證
• 透過瑞薩USB供電控制器的Flash ROM韌體映像檔（image）生成軟體工具，來配置SDK範例程式碼，並設定參數
RTK-251-BuckBoostConverter2參考設計套件的主要特性
• 2埠DC/DC模組參考設計板，包括：
o 兩顆R9A02G011供電控制器
o 兩顆ISL95338降壓─升壓穩壓器
• DC/DC：3V、5V和PD輸出 = ISL95338 x2
• 支援PD3.0 x2的Type-C埠
• DC IN為12V~19V
• 支援的PD輸出電壓有
o 固定值 = 5V、9V、15V、20V，以及額外而使用者可設定的3個PDO
o PPS = 20V快充（3.0V至21V）
• 支援USB-C身份驗證
• 透過瑞薩USB供電控制器Flash ROM韌體映像檔生成軟體工具，來配置SDK範例程式碼，並設定參數
• 2埠DC/DC模組參考設計板，包括：
o 兩顆R9A02G011供電控制器
o 兩顆ISL95338降壓─升壓穩壓器
• DC/DC：3V、5V和PD輸出 = ISL95338 x2
• 支援PD3.0 x2的Type-C埠
• DC IN為12V~19V
• 支援的PD輸出電壓有
o 固定值 = 5V、9V、15V、20V，以及額外而使用者可設定的3個PDO
o PPS = 20V快充（3.0V至21V）
• 支援USB-C身份驗證
• 透過瑞薩USB供電控制器Flash ROM韌體映像檔生成軟體工具，來配置SDK範例程式碼，並設定參數
供貨資訊
RTK-251-1PowerBank3參考設計套件，現在就可從瑞薩電子的全球目錄經銷商處購得。
RTK-251-1PowerBank3參考設計套件，現在就可從瑞薩電子的全球目錄經銷商處購得。
RTK-251-BuckBoostConverter2參考設計套件，現在一樣可從瑞薩電子的全球目錄經銷商處購得。
下載兩個參考設計套件，即可快速啟動USB-PD和USB-C設計：https://www.renesas.com/products/renesas-usb-power-delivery-family/c30-group/r9a02g011.html#downloads.
