Littelfuse / C&K 推出 TDB 系列超小型半間距表面貼裝 DIP 開關，支援高密度 PCB 設計
前言：
全新鍍金、可清洗設計的 DIP 開關，協助在空間受限的應用中實現高密度 PCB 佈局
2026年4月21日--致力於提供安全且高效電能傳輸解決方案的工業技術製造商 Littelfuse, Inc.（NASDAQ：LFUS）今日宣布推出 Littelfuse / C&K® TDB 系列。此系列為超小型、半間距（half-pitch）表面貼裝 DIP 開關，專為空間受限且對可靠性與製造性要求嚴格的高密度 PCB 設計所打造。（觀看影片）

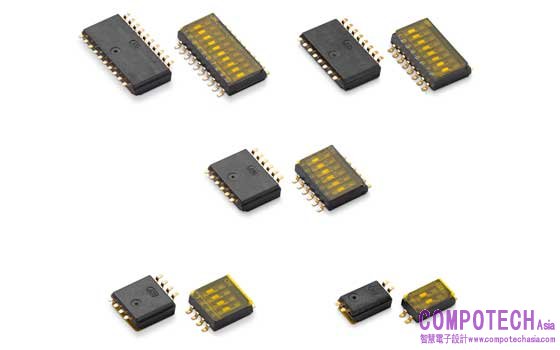

TDP DIP開關圖片
隨著電子系統持續微型化，設計工程師在有限空間中整合設定與位址切換開關時，面臨越來越大的挑戰，同時還必須兼顧電氣效能與組裝良率。TDB 系列透過大幅縮小內部機構尺寸，提供 1.27 mm 半間距封裝，能有效提升元件密度，同時維持優異的電氣與機械可靠性。
TDB 系列採用鍍金分叉式接點（gold-plated bifurcated contacts），確保穩定且低接觸電阻的訊號傳輸品質，並搭配上方膠帶密封結構，支援自動化表面貼裝焊接（SMT soldering）及回焊後水洗製程（post-reflow aqueous cleaning）。此系列作為 C&K TDA 系列的互補方案，為需要超小型表面貼裝 DIP 開關的應用提供更高的設計彈性。
在電氣性能方面，TDB 系列支援最高 50 V DC、100 mA（穩態）的接點額定值，並具備 1,000 次的機械與電氣壽命，可在各類低功耗控制系統中提供穩定可靠的設定功能。產品相容於標準 SMT 製程，並提供管裝（tube）與捲帶（tape-and-reel）包裝，以滿足大規模量產需求。
Littelfuse 全球產品經理 Jesus Santos 表示：「當空間極為有限且可靠性不可妥協時，TDB 系列正是設計工程師所需要的解決方案。其超小型尺寸、鍍金接點與可清洗密封設計，即使在高密度與高要求的應用環境中，也能讓設計更加安心可靠。」
TDB 系列配置選項
|
型號 |
位數 |
本體長度 |
設計優勢 |
|
TDB02 |
2 |
3.67 |
極小佔板面積，適用於緊湊型佈局 |
|
TDB04 |
4 |
6.21 |
精巧設計，支援多組設定 |
|
TDB06 |
6 |
8.75 |
在密度與操作便利性間取得平衡 |
|
TDB08 |
8 |
11.29 |
提供更高的設定彈性 |
|
TDB10 |
10 |
13.83 |
在最小空間內支援最多設定 |
所有型號皆採用半間距（1.27 mm）設計，具備鍍金接點、上方膠帶密封，並相容 SMT 製程。
目標市場與應用
TDB 系列適用於以下應用：
工業控制設備（Industrial control equipment）
電源供應器與逆變系統（Power supplies and inverter systems）
安防與火警警報系統（Security and fire alarm systems）
建築自動化與煙霧偵測（Building automation and smoke detection）
消費型 IoT 與智慧家庭設備（Consumer IoT and smart home devices）
TDB DIP 開關常見問題（FAQs）
1. TDB 系列與傳統 DIP 開關有何不同？
TDB 系列採用半間距（1.27 mm）表面貼裝設計（surface-mount design），可大幅縮小 PCB 佔用空間，同時支援自動化 SMT 組裝與可清洗製程。
2. 上方膠帶密封對製造有何幫助？
此密封設計可在回焊（reflow soldering）與水洗（aqueous cleaning）過程中保護內部接點，有助於提升製程良率與長期可靠性。
3. 電氣性能表現如何？
TDB 系列支援最高 50 V DC、100 mA 穩態電流，最大接觸電阻（contact resistance）為 100 mΩ，並具備 1,000 次機械與電氣壽命。
4. 提供哪些配置？
此系列提供 2、4、6、8 與 10 位（position）選項，讓設計工程師可依應用需求調整設定密度。
5. TDB 在 C&K DIP 開關產品線中的定位為何？
TDB 系列作為 TDA 系列的補充，提供更精巧的半間距設計，特別適合 PCB 空間極為有限的應用。
供貨資訊
TDB DIP 開關提供管裝與捲帶包裝形式。可透過全球授權的 Littelfuse 經銷商申請樣品。完整經銷商名單請參閱 Littelfuse 官方網站。
更多資訊
更多產品資訊請參閱 TDB DIP 開關產品頁面。如有技術問題，請聯繫 Littelfuse 全球產品經理 Jesus Santos（jsantos1@littelfuse.com ）。
