Diodes 公司推出 3.3V 四通道混合式 ReDriver 訊號調節器，提升 HDMI 2.1 訊號品質，實現高解析度影音連接
前言：

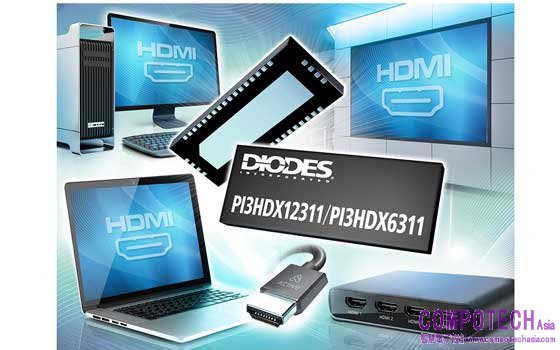

2025年08月19日--Diodes 公司（Nasdaq：DIOD）推出兩款 3.3V 四通道混合式 ReDriver™訊號調節器，內建顯示資料通道（DDC）監聽器，設計用於提升 HDMI 應用的訊號完整性並簡化系統設計。PI3HDX12311 適用於高頻寬應用，支援高達 12Gbps 的 HDMI 2.1 固定速率連結（FRL），以及最高 6Gbps 的最小化傳輸差分訊號（TMDS）。PI3HDX6311 則支援 HDMI 2.0，速率達到 6Gbps。兩款產品也支援 DisplayPort™ 雙模式（DP++）V1.1 電平轉換。
這兩款產品可當作訊號源（如 CPU 或 GPU）與接收端（如顯示器）之間的中介，補償傳輸線路上的訊號衰減。這兩款產品適用於筆記型電腦與桌上型電腦、擴充基座、周邊設備、遊戲主機、數位電視（DTV）與商用顯示器面板，以及 HDMI 主動式傳輸線等應用。
這兩款產品均為混合式元件，可在限制模式或線性模式下運作。針對 HDMI 1.4 應用，兩款元件可做為限制式 ReDriver 訊號調節器，透過擺幅設定功能，預設差分輸出擺幅，確保接頭端電位符合 HDMI 標準。而針對 HDMI 2.0 與 2.1 應用，兩款元件則作為線性 ReDriver 訊號調節器，輸出擺幅與接收訊號成正比，從而有效消除走線導致的訊號失真。該線性模式對連結訓練訊號具有透明性，而 PI3HDX12311 可支援 8K DTV 影像解析度和最高 48Gbps（每通道 12Gbps）資料速率。
這兩款元件支援輸入與輸出訊號的交流（AC）或直流（DC）耦合，或ACDC混合耦合；在 DC 耦合模式下，具備短路偵測功能。兩款產品都採用針腳設定，用於控制操作模式、均衡、平坦增益、輸出擺幅與輸出 -1dB 線性擺幅。這兩款產品還具備 TX 設定自動選擇、IOFF 支援與遠端接收器偵測等功能。
為了降低功耗，PI3HDX12311 與 PI3HDX6311 會監控連接器中的熱插拔偵測（HPD）針腳，從而控制功耗；當 HPD 處於低位超過 2 毫秒時，元件將進入低功耗狀態。兩款元件的 DDC 監聽器也具有類似功能，可監控 HDMI Forum 廠商特定資料區塊（HF-VSDB）與相同的狀態與控制資料通道結構（SCDCS）偏移暫存器。
PI3HDX12311 與 PI3HDX6311 採用小巧的32針腳 X1 QFN2845 封裝，佔用 PCB 面積僅為 2.85mm x 4.5mm，操作溫度範圍為 -40°C 至 +70°C，典型功耗為 726mW。
