2024年3月22日--隨著 USB-C PD 充電技術的日益普及，整體消費市場對相容性強的充電器的需求也在增加。如今，使用者需要功能強大而又設計精簡的適配器。英飛凌科技股份有限公司（FSE代碼：IFX / OTCQX代碼：IFNNY）推出的二次側控制 ZVS 返馳式轉換器晶片組 EZ-PD™ PAG2 可以滿足這一需求。該晶片組由 EZ-PD PAG2P 和 EZ-PD PAG2S組成，整合了USB PD、同步整流器和 PWM 控制器。它能夠使用脈衝-邊緣轉換器（PET）CYPET121確保一次側和二次側之間的高效通訊與隔離。該產品透過支援創新的非互補主動式鉗位返馳式（NCP-ACF）和零電壓開關准諧振返馳式（QR-ZVS）拓撲結構提高了效率，適用於高能效和高功率密度的USB-C適配器、充電器和旅行適配器。
EZ-PD PAG2系列晶片組能夠為各種應用提供一種通用、高效的電源傳輸解決方案。該晶片組支援帶有可編程設計電源（PPS）的 PD 3.1 標準功率範圍（SPR）以及 28V 的擴展功率範圍（EPR），可實現快速、可靠的充電。同時，該晶片組適用於各種功率，相容 BC v1.2、AFC、蘋果充電和 QC5.0 等充電協定，並支援 90 VAC 至 265 VAC 的通用 AC 線路輸入，提高了這款晶片組在全球的通用性。
該產品使用外部 ss 電容實現了可編程式軟啟動，支援非連續導通模式（DCM）、臨界導通模式（CrCM）和連續導通模式（CCM）以及針對輕負載條件的突發和跳躍模式。這種適應性使其成為不同地區充電設備和元件的理想選擇。EZ-PD PAG2 系列晶片組的功能可確保高效、靈活的電源管理，滿足各種需求。
EZ-PD PAG2系列晶片組包含四款專用產品：
• 二次側 ACF 控制器 EZ-PD PAG2S-AC 具有高效的漏感能量回收以及USB-PD協定功能，需要和 EZ-PD PAG2P 一同搭配。
• 二次側 ZVS 控制器 EZ-PD PAG2S-QZ 主要採用 QR-ZVS 返馳式架構並具有 USB-PD 協定功能，需要和 EZ-PD PAG2P 一同搭配。
• 一次側高壓啟動控制器 EZ-PD PAG2P 整合了各種能夠提高系統性能的功能，包括高壓啟動、PET接收器、閘極驅動器和故障保護等。EZ-PD PAG2P 整合 x 電容放電功能和 Vcc 升壓轉換器。
• 二次側整合同步整流（SR）和 USB PD 控制器 EZ-PD PAG2S-PS，此款晶片可與協力廠商的脈寬調製（PWM）控制器配對使用。其特色是整合穩壓器，可通過光耦合器實現恆壓和恆流控制。這款控制器提供更佳的 SR 性能和快速開啟/關閉時間，並且支援伏秒積分，可防止錯誤的 SR 導通。
供貨情況

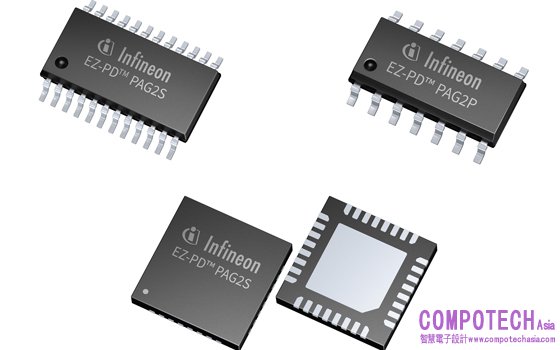

EZ-PD PAG2系列晶片組現已上市。EZ-PD PAG2S-QZ 和 EZ-PD PAG2S-AC 採用 32 引腳QFN 封裝，EZ-PD PAG2S-PS 則採用了 32 引腳 QFN 封裝和 24 引腳 SOIC 封裝兩種封裝方式。EZ-PD PAG2P提供非 x 電容放電模式和 x 電容放電模式兩個版本，均採用14引腳 SOIC封裝。
更多資訊，請瀏覽 www.infineon.com/EZ-PD-PAG2。
EZ-PD_PAG2
