2017年2月8日--東芝半導體與儲存產品公司今(2月8日)宣布推出雙極性步進馬達「TB67S508FTG」，提供40V高電壓和3.0A耐電流，無需外部電流檢測電阻。 樣品發貨於即日開始。
此雙極性步進馬達可應用在如印表機，辦公自動化設備，監控攝影機，銀行終端機如ATM，鈔票識別機，遊戲機和家電設備等，這些設備皆有小型化與節省空間之優化設計的需求，對於低功耗，縮小IC板尺寸和減少產品內部熱量的需求也愈來愈多。

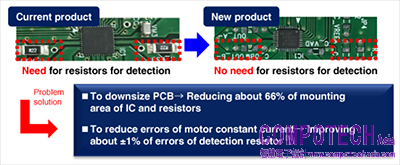

新的晶片整合東芝的ACDS [1]架構，以前在單極性步進馬達驅動晶片中採用。它不需要兩個外部電阻來偵測電流，採用小型QFN36封裝（安裝面積為5 mm×5 mm），新的晶片將安裝面積減少到東芝既有產品的66％[2]。ACDS還減少了功率損耗和電阻器變化誤差，有助於低功耗和高精度恆流控制。
【新產品TB67S508FTG的主要特點】
無需外部電阻檢測電流：ACDS東芝自行開發的架構，實現高精度恆流電機控制，無需外部電阻檢測電流。
低電機驅動時的發熱：與東芝現有產品相比，當步進馬達在1A運作時，具有低導通電阻0.45（上端+下端開關：典型值）的內置輸出DMOS可減少13％發熱 [3]
小包裝：小型高散熱QFN36封裝節省空間，降低成本。
無需外部電阻檢測電流：ACDS東芝自行開發的架構，實現高精度恆流電機控制，無需外部電阻檢測電流。
低電機驅動時的發熱：與東芝現有產品相比，當步進馬達在1A運作時，具有低導通電阻0.45（上端+下端開關：典型值）的內置輸出DMOS可減少13％發熱 [3]
小包裝：小型高散熱QFN36封裝節省空間，降低成本。

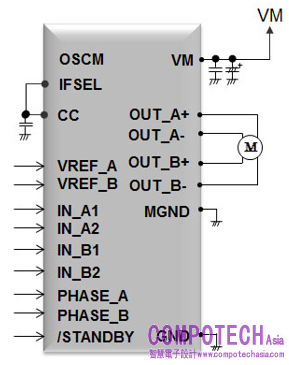

【範例應用電路】
【主要規格】
|
料號 |
TB67S508FTG |
|
功能 |
步進驅動馬達 |
|
包裝 |
QFN36 |
|
介面 |
脈波控制與相位控制 |
|
步階解析設定 |
全步步階/半步階/四分之一步階 |
|
最大輸出電壓 |
40V |
|
峰值輸出電流 |
3A |
|
內部開關電阻阻值 (upper + lower) |
0.45Ω (typ.) |
|
電源供應 |
支援單電源輸入 |
|
異常保護偵測 |
熱斷關，過流檢測，低功耗和欠壓檢測，以及時脈輸入端開路/短路檢測 |
|
其他功能 |
ACDS/ADMD[4] |
【ACDS】 一個無需外部電阻即可實現電流檢測，實現高精度恆流控制的功能。

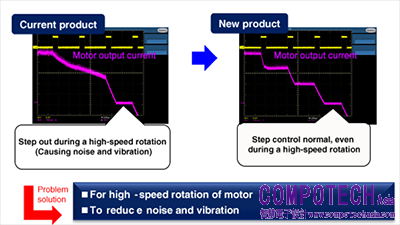

【ADMD】 一個提高對馬達高速旋轉的跟隨補償輸出能力，實現更安靜，更平滑的電動機控制的功能。
附註:
1. ACDS: Advanced Current Detect System.
2. 基本比較
- 現行產品: 兩個偵測電阻 (5 mm × 2.5 mm) 連接到晶片端 (7 mm × 7 mm) 晶片包裝為 QFN48
- 新產品(5 mm × 5 mm)
3: 與現行產品TB62213AFTG比較 (maximum output rating 40V/3A)
4: ADMD: Advanced Dynamic Mixed Decay.
5: 基本比較
- 現行產品: ±5% 的定電流誤差及晶片±1%的偵測電阻誤差
- 新產品: ±5% 的定電流誤差
1. ACDS: Advanced Current Detect System.
2. 基本比較
- 現行產品: 兩個偵測電阻 (5 mm × 2.5 mm) 連接到晶片端 (7 mm × 7 mm) 晶片包裝為 QFN48
- 新產品(5 mm × 5 mm)
3: 與現行產品TB62213AFTG比較 (maximum output rating 40V/3A)
4: ADMD: Advanced Dynamic Mixed Decay.
5: 基本比較
- 現行產品: ±5% 的定電流誤差及晶片±1%的偵測電阻誤差
- 新產品: ±5% 的定電流誤差
