世界是類比的——我們應該如何從中獲取所需的知識?

本文作者:Uwe Bröckelmann       點擊: 2019-09-30 11:09
前言:
作者:Uwe Bröckelmann / ADIEMEA(歐洲、中東和非洲)技術總監

如果我們閱讀業界雜誌或上網查詢,將可能很快會產生這樣的印象:當今的世界是數位化的,類比技術已成為過去。但是,事實果真是如此嗎?

不完全是。每一個物理元素,無論是音訊訊號還是溫度,都是一個類比量;要測量或管理這些類比量,都需要用到類比技術。每個高速的數位訊號傳輸過程都必須處理好其中的類比問題,只有非常瞭解類比技術才能明白如何進行優化。一旦你意識到了軟體不能解決所有問題,你就需要學習一些目前工作環境中迫切需要的知識。你會發現,如果不具備類比知識,就無法掌控諸如電動汽車和可再生能源等新的技術。儘管如此,市場上硬體專家的數量仍在不斷減少,而這就意味著掌握了半導體電路技術的學生和應屆大學畢業生將會獲得非常不錯的職業發展契機。

為了協助大家熟練掌握類比技術,成長為這方面的專家,ADI 開發了主動學習模組,你可以透過精心準備的電路實驗,收穫類比知識和經驗。這些模組可以納入大學教學課程,也可以單獨使用,進而幫助你能更理解所學的理論知識。任何人都可以透過這些模組隨時隨地獲得電路相關實踐經驗。不管你是喜歡在晚上獨自學習,還是喜歡與同學合作,共同研究,並討論結果。如果實驗失敗了,沒人會在旁邊看笑話,你可以繼續重複實驗。在學校裡,當你很難在你空閒的時候找到實驗室場地和設備時,就可以使用這些模組。這就是模組有一大優勢:學生們可以同時進行實驗,而不是一人實驗,眾人旁觀。

這些學習模組提供的並不是電腦模擬器,結果也不是預先給定;而是實實在在的實驗室實驗。你可以搭建電路,施加輸入訊號,測量類比或數位輸出訊號,然後在電腦上分析結果。此外,其低廉的成本也保證了學生們也可以購買。

以下是ADI 目前提供的套件。

ADALP2000
ADALP2000是一種元件包,包含ADI公司提供的多種晶片和分立式元件,例如電阻和電容。利用這些元件,你可以在提供的麵包板上構建不同的電路,而不需要進行焊接。

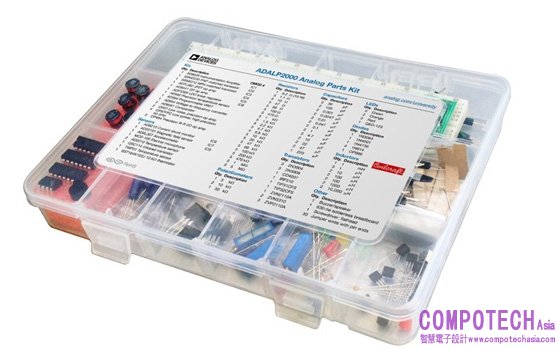

圖1.ADALP2000類比套件

ADALM1000
這是一個基礎實驗學習模組。此模組透過USB介面連接,提供2.5 V或5 V的可編程電壓電源,它的電流最高可以達到200 mA。透過兩個通道你可以採集不同位置的電壓和電流波形。電壓範圍為0 V到5 V,電流範圍–200 mA到+200 mA,波形採樣速率為100 kSPS。採用提供的軟體(Windows、Linux和Mac OS X系統可用),您可以使用示波器功能,在電腦上調整參數和顯示測量結果。您可以參考ADI公司網站“電路I和II實驗室實驗”部分的多項實驗案例,來進一步使用ADALM1000進行實驗。

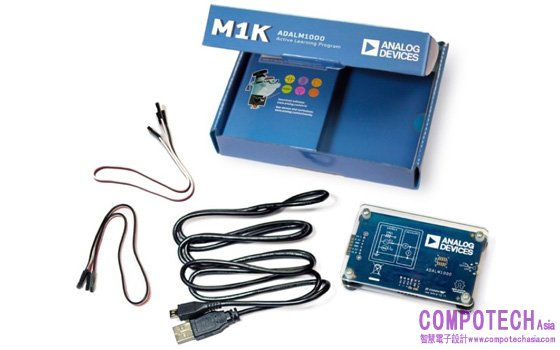

圖2.ADALM1000主動學習模組

ADALM2000
這是一個進階主動學習模組。ADALM2000不僅包含了ADALM1000系列模組的所有功能,還增加了一些其他功能。ADALM2000的可以測量高達25MHz的訊號,可以生成最高30 MHz的訊號,在速度上快了約1000倍。兩個電源可在0 V至+5 V和–5 V至0 V之間調節。配合軟體可以顯示2通道示波器、16通道數位邏輯分析儀以及電壓表。可以對網路、頻譜和數位匯流排進行分析。你可以在“電子I和II實驗室實驗”中查看相應的實驗室實驗。只要做出一些小的調整,也可利用ADALM1000套件進行相關實驗。

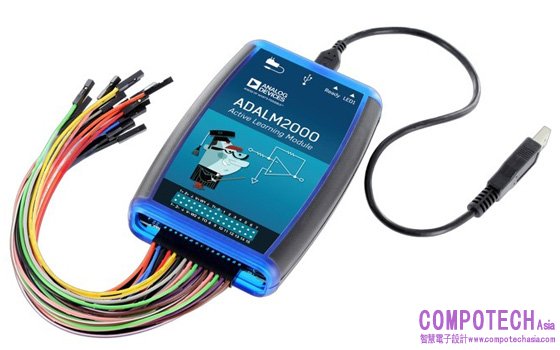

圖3.ADALM2000主動學習模組。

ADALM-Pluto
ADALM-Pluto套件是一個高頻率套件,讓您能夠對軟體定義無線電(SDR)有更深入的瞭解,亦即透過軟體設置頻段和參數,以獲得高頻訊號和實現無線通訊。該套件支援325 MHz至3.8 GHz的頻率範圍,內建發送和接收通道。用戶可以閱讀因應工程師需求的軟體定義無線電一書(可從analog.com免費下載),瞭解和熟悉這些系統。此書還介紹了可利用ADALM-Pluto套件進行的幾項實驗。

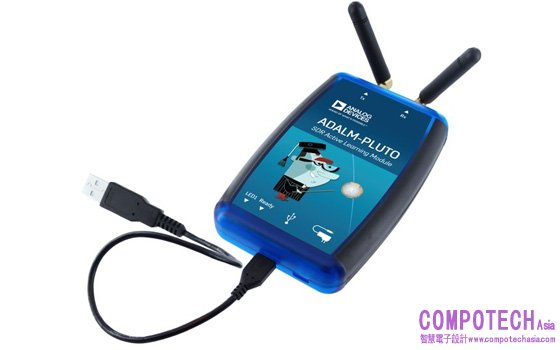

圖4.ADALM-Pluto主動學習模組

如需瞭解有關這些套件的更多資訊,請瀏覽analog.com,查看“教育”部分的內容,或者搜索“主動學習模組”。您可以直接從ADI 或從其經銷商處訂購這些套件。如需查看與套件有關的一些具體問題的答案,請瀏覽ADI大學計畫部分虛擬課堂中的EngineerZone®。

這個世界現在和將來都是類比的,因此需要具備深厚的類比知識的工程師。所以,開始學習吧!
