打造精小、高效率、低EMI 的電源供應器

本文作者:Joey Yurgelon       點擊: 2019-01-24 11:31
前言:

汽車與工業市場需要能塞入狹窄空間並符合各項低EMI 標準的低發熱電源供應器。包括LT8362、LT8364、以及LT8361 在內的切換開關穩壓器均符合包括升壓、單端初級電感轉換器(SEPIC)、或反相(inverting topologies) 等方面的要求。每款元件並且都支援工業或汽車環境所需的2.8 伏至60 伏超寬廣輸入電壓、低靜態電流(IQ) Burst Mode 模式,以及列為選項的展頻頻率調變(SSFM) 模式,以用於降低EMI。內建強固型電源切換開關支援60 伏/2 安培、60 伏/4 安培、以及100 伏/2 安培等供電,高效率的運作模式支援2MHz 的工作時脈。這些佔用空間極小的元件能符合散熱與電磁干擾方面的嚴苛要求。

汽車輸入瞬態與預升壓
現今汽車搭載的電子元件大幅增加,所需的電源供應器也呈現了倍數的成長,以用來將各種電池電壓直接轉換成可供電子元件使用的輸出供電。LT836x 系列元件最低支援2.8 伏的電壓,能在低溫冷啟動或怠速熄火(stop-start) 等情況下運作; 元件的最高輸入電壓能支援到60 伏,並能應付包括負載傾注(load dump) 等高輸入電壓瞬變等情況。

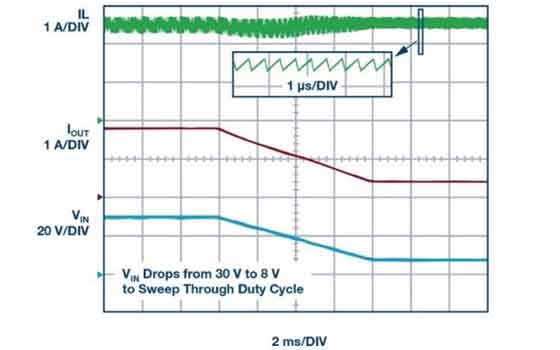

圖:LT836x 系列轉換器提供全範圍的補償機制,在尖峰切換電流限制內妥善運行,不必降低尖峰切換電流限制與工作週期(duty cycle)
