安森美半導體高效能AC-DC LED通用照明方案擴展您的設計選擇

本文作者:安森美半導體       點擊: 2015-05-14 13:58
前言:
在節能、環保及全球LED照明迅猛增長的趨勢下,LED球泡燈幾乎已家喻戶曉,而隨著相關技術的進步,LED成本及性能水準已大幅提升。安森美半導體專注於運用在電源管理方案方面的專業知識和技術,克服固態照明的挑戰,提供LED照明應用的完整方案,涵蓋高低功率因數、隔離或者非隔離拓撲結構、調光以及非調光的應用等,並利用在工業應用的經驗和專長,不斷開拓新興的智慧照明市場,推出有線及無線通訊系列產品(PLC 、KNX)、環境光及無源紅外(PIR)感測器、乙太網供電(PoE)控制器等,滿足不同的應用需求,推動LED照明市場的發展和進步。本文將重點介紹安森美半導體近期於AC-DC通用照明新增的產品系列及智慧照明方案。

功率因數校正(PFC)初級端控制LED驅動器
針對筒燈、線性管/LED燈泡替代、電子控制裝置、LED照明引擎及智慧照明等要求高功率因數、低諧波失真的最高60 W功率的單段式設計應用,安森美半導體推出LED驅動器系列—NCL30085、NCL30086、NCL30088,利用PFC初級端電流控制演算法,當採用準諧振(QR)模式工作時提供高效能。以NCL30088為例,它支援隔離反激、降壓-升壓、單端初級電感轉換器(SEPIC)拓撲結構,功率因數(PF)典型值高於0.98,無需光耦,能單獨從初級端實現精密穩流(精度典型值正負2%),提供線性前饋補償,寬VCC範圍支援寬正向電壓應用,低啟動電流典型值13 uA,可工作於-40℃至125℃的工作溫度範圍,基於負溫度係數(NTC)的電流熱反走可防止LED驅動器在惡劣環境下過熱,並內置一系列穩定的保護功能,包括:LED串開/短路保護、逐週期限流、輸出二極體短路保護、VCC偏置電壓和欠壓保護、電流感測電阻短路保護及自動恢復或閂鎖故障處理。而NCL30086「可智慧調光」,支援以控制平均LED電流的單個輸入進行類比/數字脈寬調變(PWM)調光,與非調光的NCL30088相輔相成。

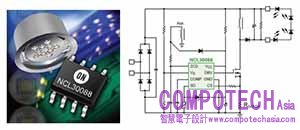

圖1:PFC初級端控制LED驅動器

NCL30088應用示例——高達20 W的降壓-升壓驅動器用於LED線性燈管
NCL30088作為降壓-升壓驅動器用於高達20 W的LED線性燈管時,交流輸入電壓範圍90-305 Vac,正向電壓範圍90-180 Vdc,提供100 mA輸出電流,PF大於0.98,總諧波失真(THD)典型值5%,效能高達91%。

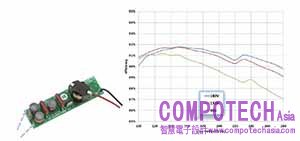

圖2:NCL30088應用於LED線性燈管的評估板和效能測試值

NCL30085應用示例——達10 W的隔離型3步線性可調光驅動器用於燈具
NCL30085作為隔離型可調光驅動器用於燈具時,通過切換開關導通/關斷提供3步對數調光:75%、25%、5%,交流輸入電壓範圍90-265 Vac,正向電壓範圍14-28 Vdc,輸出電流350 mA,功率因數大於0.98,THD典型值10%,效能高達85%。

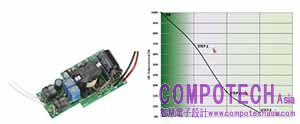

圖3:NCL30085的評估板和三步調光圖示

高功率因數反激式LED驅動器——NCL30060
為確保當工作在臨界導電模式(CrM)時在寬範圍輸入電壓和輸出功率提供接近1的功率因數,安森美半導體推出高功率因數反激式LED驅動器NCL30060,該元件採用恒定導通時間的PWM控制方法,可支援大於50 W的功率範圍。次級端回饋控制支援諸如隔離型1-10 V調光、寬正向電壓範圍或要求LED模組熱回饋的應用,典型用於LED驅動器、光源和燈具及電子控制裝置等中等功率單段式設計應用。NCL30060支援達700 V的高壓啟動,提供高功率因數及低THD,寬Vcc範圍,提供直接的光耦回饋連接,整合12 V門極驅動鉗位和自動恢復/閂鎖故障選項等功能,並內置初級端過流、輸出過壓、繞組短路、輸出整流器短路、輸出短路、欠壓等穩定的故障保護。安森美半導體還為該元件提供輔助設計工具和支援,包括NCL30060LED1GEVB評估板、EVBUM2240/D評估板手冊及基於Microsoft Excel®的設計工具。評估板支援90-305 Vac的輸入電壓範圍,10-41 V的正向輸出電壓範圍,提供700 mA恒定的輸出電流和高達25 W的輸出功率,支援1-10 V或PWM調光,THD小於10%,效能高達88%。

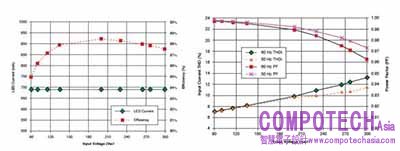

圖4:NCL30060LED1GEVB評估板和@25 W時的性能表現

高功率因數低紋波兩段LED驅動器——NCL30030
安森美半導體的NCL30030針對高棚燈、路燈和停車場照明、槽形燈具替代、高壓氣體放電燈(HID)替代、舞臺燈光等大功率照明應用,高度整合CrM PFC及QR反激控制器:PFC段利用獨特的乘法器結構提供低THD,而QR控制器利用專有穀底鎖定系統提速,並隨著功率減小降低開關頻率,以提供高達90%的效能。可提供故障控制引腳用於可編程的熱關斷,且可使用專用引腳禁用PFC。NCL30030支援700 V高壓啟動,提供高達30 V的寬Vcc範圍,內置穩定的保護組合,可進行自動恢復故障處理。

安森美半導體為NCL30030提供 NCL30030LEDGEVB評估板,支援90-305 Vac的輸入電壓範圍、60-210 V的正向輸出電壓範圍、 700 mA的輸出電流和高達150 W的輸出功率。

智慧照明
   智慧照明通過通訊及感測技術,實現遠端控制(導通或關斷,調光或改變色彩)及監測(遠端診斷),從而以更少電能執行相同或更多任務,達到提升效能、節能的目的。

(一) 通訊
1. PLC數據機/電力線驅動器
電力線組成了全世界最大的銅基礎設施,電力線通訊(PLC)已成為用為主要通訊及控制鏈路的符合邏輯之途徑。使用PLC數據機可實現雙向通訊,以構成完全聯網的智慧系統。安森美半導體提供PLC數據機NCN49599、用於智慧電網的NCN49597、用於智慧電錶的AMIS49587,以驅動功率放大器NCS5651。

NCN49597基於ARMCortexM0內核微控制器(MCU),同時支援AC及DC工作,每通道最大串列傳輸速率達4.8k,支援A、B、C及D波段,且提供可編程軟體,而NCN49599在NCN49597基礎上還整合1.2 A、兩段式功率放大器。AMIS-49587基於 ARM7 MCU,僅支援AC工作,每通道最大串列傳輸速率為2.4k ,支援A、B波段。這些數據機都採用領先的擴頻型頻移鍵控(S- FSK)技術,嵌入MAC+PHY,提供極低耗能。

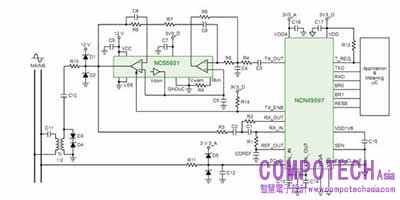

圖5. PLC數據機/電力線驅動器

2. KNX收發器
KNX是基於OSI的標準化(EN 50090, ISO/IEC 14543)網路通訊協定,用於智慧樓宇。KNX網路基於現有雙絞線,使用KNX收發器來通訊。KNX承接及融合了此前的三個標準:歐洲家用系統協定(EHS)、BatiBUS及歐洲安裝匯流排(EIB或Instabus),並支援EN50090歐洲標準、ISO/IEC14543-3國際標 准、GB/Z20965中國標準、ANSI/ASHRAE135美國標準等開放標準。

KNX收發器可連接電路及感測器,為建築物內9600波特KNX雙絞線(TP)匯流排提供溫度及亮度控制,而TP匯流排可提供數據通訊及電源。安森美半導體的KNX收發器NCN5120整合20 V穩壓器和兩路DC-DC轉換器,提供3.3 V固定電壓和3.3 V-21 V的調節電壓,用於照明控制、遮光和百葉窗控制、供暖、通風、訪問控制和遠端控制,整合度高、物料單成本低。

(二)感測
1. 運動感測器無源紅外控制器(PIR)
針對照明應用的感測器市場,安森美半導體推出PIR NCS36000,可放大和調節源自PIR感測器的信號。該元件的工作電壓為3.0 V— 5.75 V,整合低雜訊雙級放大器,並整合電壓參考以驅動感測器,內部振盪器帶外部電阻電容,支援單/雙脈衝檢測,數字濾波器可將故障警告減至最少,可直接驅動LED及繼電器。客戶可訂製數字濾波和類比工藝,靈活且物料單 (BOM)成本比可相比擬的分立元件方案更少,適用於配合寬範圍的佔用情況感測器。

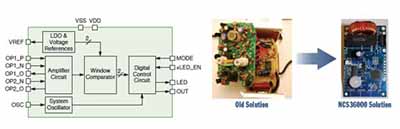

圖6:運動檢測器PIR

2. 環境光及距離感測器
安森美半導體提供NOA1212 、NOA1305環境光感測器及NOA3302環境光及距離感測器。該系列元件可根據EEPROM靈活訂製,具0.0125流明檢測,帶可訂製的濾波(即適光性光回應),提供暗電流及溫度補償、最低的平均每解析度位的能耗,其高速模式I2C介面在斷電期間對匯流排工作沒有任何影響。

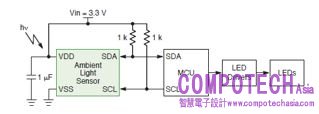

圖7 :環境光感測器

(三)乙太網供電(PoE)控制器
安森美半導體提供NCP1080、NCP1081、NCP1082、NCP1083、NCP1090、NCP1091、NCP1092、NCP1093、NCP1094用於PoE應用,以NCP1083為例,它整合完全相容的PoE和DC-DC控制器,可用於驅動LED燈,而LED燈可通過PoE遠端控制。當乙太網線纜上通電時,NCP1083支援正常的PoE工作。而在乙太網線纜上沒有通電時,此元件接受輔助電源輸入,為應用供電。NCP1083符合IEEE 802.3at標準,支援達40 W穩壓功率的擴展功率範圍,峰值效能高達89%。

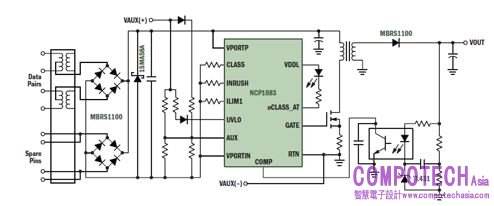

圖8:PoE控制器NCP1083

結語
安森美半導體持續推出新系列AC-DC通用照明方案以滿足對尺寸、效能、功率因數、驅動電流等不同要求之各類應用,並因應當前智慧LED照明的發展潮流,提供領先的通訊、感測器系列產品及方案,為工程師實現更節能環保的智慧照明系統擴展設計選擇。
