IR數位電源策略奏捷 取勝雲端伺服商機

國際整流器公司(IR)企業電源產品事業部副總裁暨總經理Deepak Savadatti

        根據IHS iSuppli 預估，2012年全球功率半導體的市場規模可達390億美元，CAGR(年增率)為10%，其中資料處理與通訊(即伺服器與儲存相關設備)即佔185億美元， CAGR達11.5%，高於其他三塊應用市場(馬達/照明/消費性13.6B /9%，交通運輸4.9B/8.4%以及高可靠度2B)。

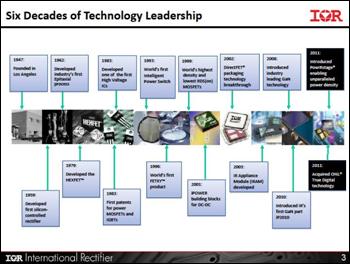

        在上述四塊市場IR皆深耕已久，成績出色，尤其在資通訊領域，IR近年展現更加積極作為，藉併購數位電源控制器廠商CHiL將其電源管理解決方案一舉補齊，並透過IP整合策略，使IR成為電源管理市場上少數具有完整分離式與整合式解決方案的供應商。

        日前，IR企業電源產品事業部副總裁暨總經理Deepak Savadatti來台發表兩款新品，一是整合式元件系列PowIRstage新品-IR3551，二是CHiL數位脈衝寬度調變 (PWM) 控制器多功能系列。

Deepak Savadatti表示，面對資通訊產品在尺寸、效能、成本、彈性、密度、電池壽命與可靠性等議題上的諸多挑戰趨勢，IR的優勢在於能提供完整的端對端DC/DC解決方案。

PowIRstage生力軍

新推出的IR3551補足PowIRstage 現有IR3550與IR3553產品應用區間，引腳相容，客戶只需採用單一佈線，並選取所需隨插即用PowIRstage產品，就能享用性價比最高的解決方案，同時免除因需求改變而要重新設計電路板的風險。

       IR3551最高操作點達到50A，非常適用於高階處理器及DDR記憶體多相位解決方案，且能在1。2V輸出下，提供高達94。5%的尖峰效率。全新元件將同步降壓閘極驅動器，基準優值控制，以及同步MOSFET與蕭特基二極體整合到高密度纖薄6x5mm引腳相容PQFN封裝。

 第三代CHiL PWM控制器

       至於CHiL數位脈衝寬度調變 (PWM) 控制器多功能系列則是大幅減少佔位面積，並能提升多種中至高端且性能極致的伺服器、桌上型電腦，以及運算應用程式的效率。IR這6種新元件符合Intel VR12與VR12。5，以及AMD SVI1與 SVI2的規格，並支援以1或2迴路操作，從1至8相位的多相位設計。

全新第三代CHiL元件包含有助提高效率的功能，例如配備強化演算法的切相 (shedding phases) 及可變閘極驅動器，當中包括切相時的PID縮放和相位電流平衡，以確保達到最高效率。有關解決方案架構支持高端處理器的極高di/dt暫態，同時憑藉嶄新的自適應暫態演算法 (ATA) ，使方案能夠以較少相位和電容器來配合暫態，從而減小系統的尺寸。



Deepak Savadatti表示：「全新的CHiL陣容透過帶來最高效率及最少佔位面積，繼續彰顯IR為伺服器、主機版和繪圖卡的尖端中央處理器與繪圖處理器設計，提供多種VR解決方案的領導地位。新的系列支持從1至8相位的設計，提供靈活的相位配置，讓客戶能夠在每個電壓迴路上改變相位的數目，從而為每個負載優化成本和效率。」

至於全新CHiL數位脈衝寬度調變控制器減少了30%的操作電流，有助在低負載操作下達到更高效率。至於高端電路保護方面，新元件具備更強大的逐脈衝 (pulse-by-pulse) 電流限制保護，而脈衝闊度控制功能，則可防止系統出現新的相位不平衡或相位遺漏故障。

新元件全面支持相位倍增，利用IR的IR3598從每個脈衝寬度調變輸出驅動兩個相位。這些元件在沒有特定排序的情況下，也可感測12V、5V與3.3V供應，以及配備PMBUS遙測功能。

若設計師以CHiL產品線配合IR的DirectFET功率MOSFET及PowIRstage整合式元件，就可以通過結合DirectFET和PowIRstage的密度優勢，提供尺寸較小的解決方案。有關元件的高度數位性質促成在0.4mm間距QFN封裝內實現極低引腳數的方案，且能改善瞬變反應，減省至少一個SP大電容器和多個陶製電容器，藉以提供尺寸最小但效率最高的解決方案。

IR提供專用樣板及包含所有文件的參考設計。IR的網站www.irf.com亦已提供了全面支持這些CHiL數位功率解決方案的IR實時圖形使用者介面 (GUI) ，利便設計與開發，另外還有用作與CHiL元件聯繫和為其編程的硬體介面工具。此外，使用IR專利SVID模擬器系統的硬體支持，讓客戶能夠模擬和監察Intel或AMD串行介面協定，以及高速I2C通訊。
