2022年12月6日--致力於亞太區市場的領先零組件通路商大聯大控股宣佈，其旗下世平推出基於靈動微電子（MindMotion）MM32SPIN560C的低壓無刷馬達驅動方案。

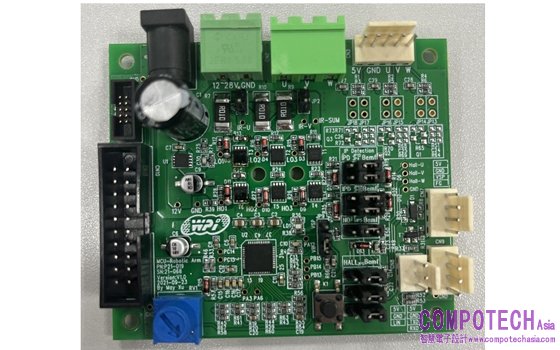

圖示1-大聯大世平基於MindMotion產品的低壓無刷馬達驅動方案的展示板圖
在後電氣時代，馬達與人們的生活建立了密不可分的關係。從一早起床使用的電動牙刷到智能門鎖，再到搭乘的交通工具都離不開馬達的驅動。而在小型家用電動工具市場，具備小型化、整合化的低壓無刷馬達更是一片藍海，吸引著無數廠商爭相佈局。在此趨勢下，大聯大世平基於MindMotion MM32SPIN560C推出了適用於電動工具的低壓無刷馬達驅動方案。
圖示2-大聯大世平基於MindMotion產品的低壓無刷馬達驅動方案的場景應用圖
本方案在核心主控方面採用的MM32SPIN560C是靈動微電子（MindMotion）旗下專為馬達與電源設計的新一代MCU。其整合了Arm® Cortex-M0高性能內核，最高工作頻率可達96MHz，並內建128KB的Flash和8KB的SRAM高速儲存器，擁有豐富的I/O介面和多種周邊，包括採樣速度可達3Msps的12位ADC、5個通用定時器、2個針對馬達控制的PWM高級定時器、1個I2C介面、2個SPI介面和3個UART介面，能夠滿足不同家電應用。
由於MM32SPIN560C內部整合了一部分驅動電路，所以本方案的外圍電路相對簡單，這有利於客戶節約成本。在驅動電路部分，方案採用6顆N-MOS管來做馬達的電子換相控制。晶片採用了Nexperia的PXN012-60QL。該晶片具有體積小、功耗低的特點，漏源電壓（VDSS）可以達到60V，連續漏電流（Id）可以達到42A，開關頻率可以達到30KHz以上。在電源設計部分，方案採用聖邦微的SGM2225 LDO晶片，具有低噪音、低損耗電壓的特點。

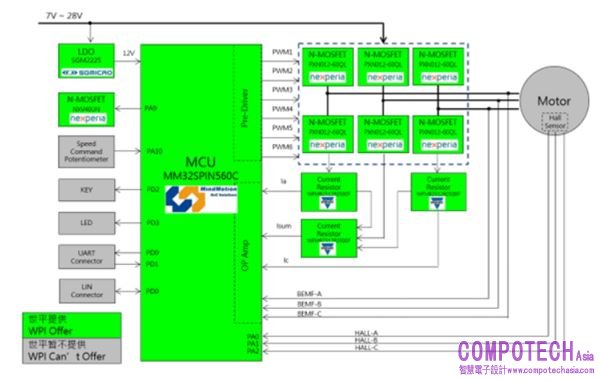

圖示3-大聯大世平基於MindMotion產品的低壓無刷馬達驅動方案的方塊圖
此外，在軟體設計部分方案採用世平HALL FOC雙電阻採樣的軟體庫架構，其通過板載電位器使馬達旋轉，從而讓整個軟體結構清晰易懂。基於以上優勢，方案可幫助如空氣淨化器、伺服器風機、吊扇、落地扇、電動手工具、吸塵器、小型水泵等應用構建可靠的馬達驅動模組，使產品在穩定運行的同時達到節能減排的優點。
核心技術優勢：
Arm® Cortex-M0 32位MCU，主頻高達96MHz，內建預驅、比較器和放大器，整個驅動電路簡單；
MCU電源使用5V，可由MCU內部LDO轉換；
支援有感測器/無感測器的BLDC/PMSM馬達；
支援1/2 Shunt R三相電流採樣；
可通過跳線選擇不同的馬達回授方式，比如：HALL、BEMF、IPD等；
支援DC Bus電壓，總電流量測；
使用MCU內建比較器作為過電流保護；
ADC採樣速率高達3Msps；
支援單電阻PWM移相，降低單電阻算法複雜程度。
方案規格：
MCU：Arm® Cortex-M0 32-bit內核，主頻高達96MHz；
MCU電源使用5V，可由MCU內部LDO轉換；
支援UART通訊和LIN通訊；
支援2種電源輸入介面：DC-Jack和接線端子；
使用60V/40A N-MOS管×6；
支援2種SWD調試介面；
支援2種調速介面：電位器和外接電壓；
具備LED指示燈和按鍵；
開發板尺寸：65mm×75mm。
