意法半導體新晶片提升消費電子產品效能 全球有望節省近100兆瓦時的電能
前言：
ST-ONE電源控制器結合意法半導體的MasterGaN技術，
打破紀錄創造具備能量回收功能的筆記型電腦／智慧型手機充電器設計
2022年7月27日--服務橫跨多重電子應用領域的全球半導體領導商意法半導體（STMicroelectronics，簡稱ST；紐約證券交易所代碼：STM），推出創新技術，強化個人運算產品的永續性。此款名為ST-ONE的新晶片將提升各種AC-DC轉換器的效能，且完全符合USB-PD 3.1標準，包含筆記型電腦和智慧型手機充電器。採用ST-ONE新轉換器可以減少二氧化碳的排放量及塑膠的消耗量。
新ST-ONE晶片可與採用先進氮化鎵（GaN）半導體技術的意法半導體MasterGaN電源輸出模組搭配使用。GaN晶片能有效地省電及縮小設備尺寸。
儘管筆記型電腦提供省電設置的選項，但如果能配備更高效的電源轉接器，每台機器便能節省更多電能，以改善環境和碳足跡。ST-ONE晶片為對電源控制進行優化，可回收在傳統電路中以熱量形式耗散的電能。該產品還簡化了電路設計，大幅減少電源元件的數量，使這種類型電源更穩定、更易於入手，並且能在市場中被廣泛採用。
意法半導體工業和電源轉換部總經理Domenico Arrigo表示，「如果使用 ST-ONE 能量回收電路設計，每個電源轉接器的效能至少能提升1%，那全世界就可以節省約93兆瓦時的電能，相當於15座核電廠的輸出功率。此外，如果全球10億個充電器都採用了ST的技術，便能節省多達20萬噸的塑膠和原料。」
塑膠等耗材減少是透過提升「功率密度」來達成，高功率密度讓更小的元件能夠處理更大的功率輸出，因此也能降低回收及環境成本。
技術資訊
ST-ONE針對新型非互補性有源鉗位反激拓撲設計進行優化，其支援65W以上的功率，相較準諧震反激等拓撲的效能更高。

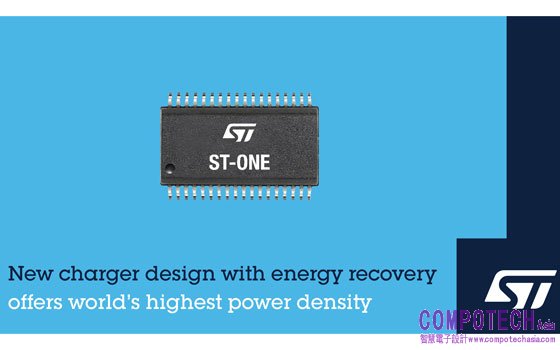

該晶片是全球首款單封裝整合Arm® Cortex®-M0+內核心的可程式設計離線電源控制器、高壓啟動電路、同步整流控制器，以及USB供電（USB-PD）電路的數位電源控制器。
ST-ONE包含控制功率轉換所需的全部周邊配備。USB-PD通訊位於次級電路，並提供加強型電流隔離功能，讓初級和次級電路交流時符合用電安全規範。
使用具有先進寬能隙電晶體和優化的驅動器的MasterGaN整合功率級，轉接器能夠在更高的開關頻率下運作，藉由使用尺寸更小的磁性元件，最大限度地提升功率密度。
ST-ONE配備64KB嵌入式快閃記憶體，供設計人員自訂USB-PD協議和功率轉換級。
ST-ONE控制器快閃記憶體預裝USB-PD 3.1PPS認證韌體，為使用者提供設計標準電源的一站式解決方案。
ST-ONE現已量產，其採用SSOP36封裝。
更多資訊，請造訪：www.st.com/st-one。
