大聯大世平集團推出基於NXP & JOULWATT產品的非汽車電池管理系統(Non-Auto BMS)方案

本文作者:大聯大       點擊: 2022-07-05 11:11
前言:
2022年7月5日--致力於亞太區市場的領先零組件通路商大聯大控股宣佈,其旗下世平推出基於恩智浦(NXP)LPC845與杰華特(JOULWATT)JW3302的非汽車電池管理系統(Non-Auto BMS)方案。

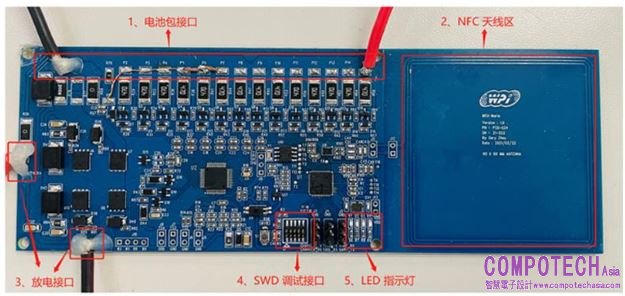

圖示1-大聯大世平基於NXP & JOULWATT產品的Non-Auto BMS方案的展示板圖

近年來,隨著消費者對電池安全的關注度持續升高,BMS系統得到了迅速發展。BMS軟體的一個重要作用是估算電池的SOP(State Of Power)、SOH(State Of Health)以及SOC(State Of Charge),其中SOC是表示當前電池的剩餘電量,即我們常見的電池剩餘量百分比。它通常需要通過安時積分法或者擴展卡爾曼濾波算法計算得到,再結合各種修正策略,如開路電壓修正,充放電末期修正、溫度修正,SOH修正來調整實際結果。借助此原理,大聯大世平推出了基於NXP LPC845與JOULWATT JW3302的非汽車電池管理系統(Non-Auto BMS)方案。

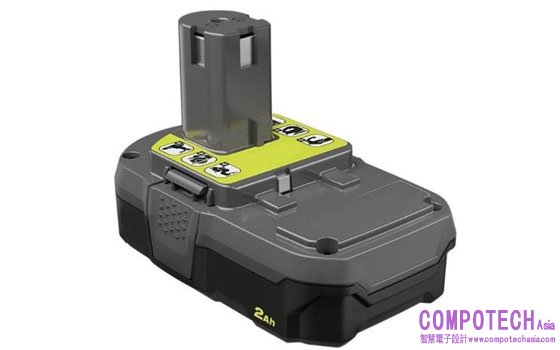

圖示2-大聯大世平基於NXP & JOULWATT產品的Non-Auto BMS方案的場景應用圖

本方案通過安時積分法結合開路電壓修正和充放電末期修正來實現SOC計算。在主驅動方面採用NXP的LPC845M301JBD64(簡稱LPC845)32位MCU,其採用ARM®Cortex®-M0+內核,內置16K SRAM和64K Flash儲存器,支援1.8V ~ 3.6V電壓範圍,並擁有豐富的接口,可輕鬆地實現與周邊設備的通訊功能。

在電池監測部分,本方案使用了JOULWATT旗下的JW3302 AFE晶片。JOULWATT(杰華特)是一家高科技微電子技術企業,其致力於通過功率管理晶片的設計與研究,為電子、通訊、電動汽車等行業提供先進、可靠的系統解決方案與產品服務。在方案中使用的JW3302內置了12bit VADC用於採集電芯電壓和電芯溫度,集成了12bit CADC用於採集充放電電流,並可配合MCU統計PACK剩餘容量。除此之外,該晶片最高支援14個電池的監測,同時支援4路溫度檢測,支援SPI通訊協議、充放電過流保護以及被動均衡功能。

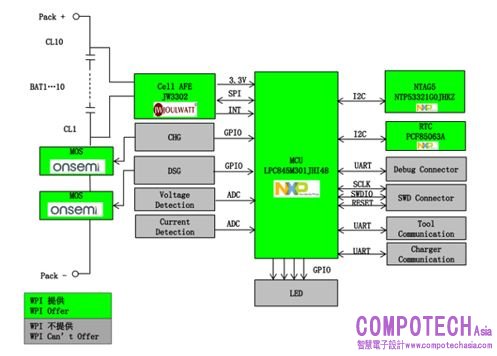

圖示3-大聯大世平基於NXP & JOULWATT產品的Non-Auto BMS方案的方塊圖

得益於這些器件出色的性能,本方案的SOC估算誤差能夠控制在10%以內,電壓測量誤差在2%以內,電流測量誤差在3%以內。並且在低功耗模式下,整機功耗僅為0.47mA。

核心技術優勢:
可通過手機NFC讀取電池包當前的電壓,充放電電流,剩餘電量,可通過手機控制電池包停止充放電;
支援過壓欠壓保護,充放電過流保護;
LED指示NFC設備是否靠近;
電池充電至100%自動斷電;
支援自動進入低功耗模式;
實時SOC。

方案規格:
容量45000mAh;
標稱電壓3V;
充電截止電壓36V,放電截止電壓24V;
最大持續放電電流4A;
充電1000mA,CC-CV充電至36V,以200mA截止;
放電1000mA,CC放電至24V截止。
