Sivers Semiconductors和Rohde & Schwarz合作，測試高達71GHz的5G射頻收發器
前言：
隨著5G網路的全球化佈建，5G NR的標準也在不斷演進。隨著第17版標準的發佈，3GPP對5G NR毫米波的頻率巳擴展到最高71 GHz的非授權頻段，該頻段在過去傳統為IEEE 802.11ad和11ay等非蜂巢式標準所使用。為了因應此頻段提升所帶來新的測試挑戰，並評估新一代射頻收發器晶片組的性能，Rohde & Schwarz和SiversSemiconductors在頻率高達71GHz的5G NR射頻收發器測試上攜手合作。
Sivers Semiconductors和Rohde & Schwarz合作測試高達71GHz的5G射頻收發器。
隨著第17版標準的發佈，到2022年年中，3GPP對5G新無線電(5G NR)標準的頻率支援將擴展到71 GHz。該擴展需要在實體層面進行調整，增加兩個新的副載波間隔(480kHz和960kHz)，並支援高達2GHz的信號頻寬。此一頻段的擴展對專注在手機應用的射頻收發器製造商帶來了新的挑戰，但也給專門設計和製造毫米波頻段非蜂巢IEEE標準收發器晶片組的製造商帶來商機。
射頻元件和無線測試測量解決方案的市場領導供應商Rohde & Schwarz和國際公認的晶片與整合模組技術領導公司Sivers Semiconductors聯合對最新的射頻收發器晶片組在71GHz的5G NR性能進行了測試，目前該晶片組支持IEEE 802.11ad和802.11ay標準。

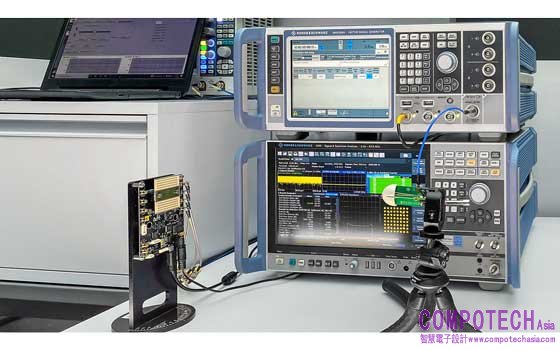

Sivers Semiconductors為此次測試提供了一套評估套件以做為待測物之用，其由最先進的射頻積體電路(RFIC) TRXBF01和射頻天線模組BFM06010所組成。RFIC支援IEEE 802.11ad/ay調變，最高可達64QAM，頻率範圍從57 GHz到71 GHz。該裝置由R&S SMW200A向量信號產生器和R&S FSW85信號和頻譜分析儀組成，前者在超頻模式下可以支援高達67GHz至72GHz的頻率，後者是唯一俱備高達8.3GHz內建分析頻寬並支援高達90GHz頻率的分析儀。搭配R&S ATS1800C，此一5G NR亳米波縮距天線量測場(CATR)電波暗室則可完成OTA的相關測試。
為了驗證待測物的發射器性能，R&S SMW200A對其提供了差動類比IQ信號，後者對信號進行IQ調變並升頻至所需的射頻頻率。此合成信號符合5G NR 3GPP第17版標準，使用960kHz的副載波間隔和2GHz的調變頻寬。待測物將16個獨立可控天線元件所發射的波束對準R&S ATS1800C的CATR反射平面，此一波束信號除了餵給饋電天線外，並同時進入R&S FSW85的輸入端，以進行符合3GPP的信號分析。
為了測試待測物的接收器性能，R&S SMW200A提供64 GHz(FR2-2)的5G NR射頻信號到R&S ATS1800C的饋電天線。饋電天線將信號導向CATR反射平面，該反射面可產生直徑30釐米的遠場靜態區域(QZ)，其整合好的定位裝置可以對QZ範圍內的待測物進行重複的射頻測量。Sivers Semiconductors晶片組將接收到的信號轉換為基頻，由R&S即時示波器接收，並在R&S VSE向量信號分析軟體或R&S FSW信號和頻譜分析儀的協助下進行單獨信號分析。
Sivers Semiconductors無線業務部門技術長Erik Öjefors表示:“對於Sivers Semiconductors來說，這是一次展現我們全球領先的毫米波技術的寶貴機會。基於即將推出的3GPP第17版標準，我們與羅德史瓦茲一同為毫米波收發器射頻積體電路在60GHz頻段的NR-U開啟了一扇開。我們致力於技術發展先端，因此需要儘早獲得能夠滿足即將到來的新標準(如60GHz頻段的5G NR)的測試解決方案。”
Rohde & Schwarz測試與量測執行副總裁Andreas Pauly表示:“我們與Sivers Semiconductors一起，為無線通訊領域樹立了又一個里程碑。通過創新的測試和量測解決方案，我們驗證了新版5G NR標準中的新功能，實現了我們對合作夥伴和客戶的一貫承諾。通過這些工作，我們幫助客戶開發尖端技術，以實踐消費者和企業用戶的5G先進應用。”
有關R&S SMW200A新頻率選項的更多資訊，請訪問: https://www.rohde-schwarz.com/promo-smw200a. 如需獲得更多關於與Sivers Semiconductors的聯合測試和量測活動的資訊，請前往#5應用案例。
