英飛凌推出伺服馬達專用的碳化矽 MADK 評估板:CoolSiC™ MOSFET 技術助力輕鬆啟動馬達應用設計

本文作者:英飛凌       點擊: 2020-09-09 14:05
前言:

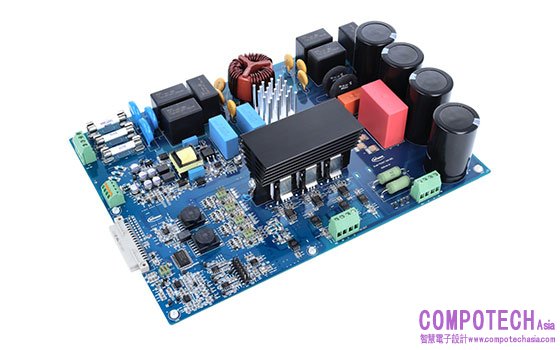

 2020年9月9日--馬達應用佔了電力電子應用市場的主要區塊。英飛凌科技股份有限公司 (FSE:IFX/OTCQX:IFNNY) 宣佈推出 CoolSiC™ MOSFET 模組化應用設計套件 (MADK) 評估板,有助於縮短該相關應用的產品上市時間。EVAL-M5-IMZ120R-SIC 評估板是最高 7.5 kW 馬達的 MADK 平台系列之一員,特別針對伺服馬達應用所設計的 3 相變頻器板。英飛凌首先針對此評估板提供相關的線路圖(PDF)、零件 (Excel)、佈線 (Gerber) 和零件包裝(Altium) 等詳細資料,完整套件可從公司網站下載。因此,此評估板也可作為參考設計,加快設計流程。


將碳化矽技術用於伺服馬達應用,可減少高達 80% 的半導體功率耗損,甚至可省去馬達冷卻用的風扇,進而實現零維護 (zero maintance) 目標。此外,還能簡化整合馬達與驅動器的佈線,節省變頻器機櫃的體積。該評估板的推出旨在協助客戶在其開發初期完成採用 CoolSiC™ MOSFET 1200 V 獨立封裝 (IMW120R045M1) 及 EiceDRIVER™ 1200 V 隔離型閘極驅動器 (1EDI20H12AH) 的應用設計。組裝之分立元件可提供 1200 V 的額定阻斷電壓、45 mΩ 的導通電阻。此評估板支援3pin 和 4pin TO247 封裝的所有 CoolSiC™ MOSFET。

該評估板整合了 3 相整流器 EMI 濾波器、電流感測器,並具備保護功能,以及熱管理和散熱器。經由測試點,便能輕鬆存取所有相關的類比和控制訊號。訊號將與電源零件隔離,以確保得到準確的測量結果。評估版提供可用於所有控制訊號的 32 腳位介面連接器,此 M5 連接器可安裝至 XMC DriveCard 4400 控制器板 (KIT_XMC4400_DC_V1)。兩者搭配使用,能減少設計的投入,讓馬達在短時間內就能運轉。

供貨情況
EVAL-M5-IMZ120R-SIC 評估板即日起接受訂購。如需完整設計套件的詳細資訊,請瀏覽 https://www.infineon.com/cms/en/product/evaluation-boards/eval-m5-imz120r-sic/
