2020年5月25日--雙脈衝測試是設計人員要瞭解功率裝置切換特性的標準程序。為方便測試1200 V CoolSiC™ MOSFET採用 TO247 3 針腳和 4 針腳封裝的驅動選項，英飛凌科技股份有限公司 (FSE：IFX/OTCQX：IFNNY) 推出模組化評估平台，其核心包含一個主板與可互換的驅動器卡板，驅動器選項包括米勒鉗制和雙極供電卡；其他版本將於近期內推出。該產品系列有助於推動碳化矽成為主流，縮短多種應用的上市時程。
該主板設計的最高電壓為 800 V，最大脈衝電流為 130 A。如要測量到最高 175°C 的溫度，可將散熱器搭配加熱元件使用。

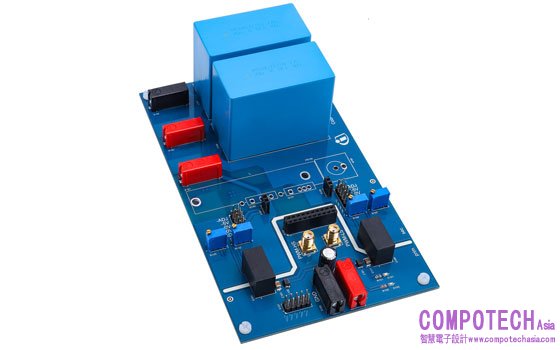

評估平台的主板分為一次側和二次側兩個區塊。一次側含 12 V 供電及脈衝寬度調變 (PWM)；二次側為驅動器的第二供電來源，以及包含用於測量電流和外部電感分流連接的半橋。驅動器的正操作電壓調整範圍介於 +7.5 至 +20 V之間，負電壓介於 +1 V 至 -4.5 V。主板設計的最高電壓為 800 V，最大脈衝電流為 130 A。如要測量到最高 175°C 的溫度，可將散熱器搭配加熱元件使用。
驅動器卡板採用 EiceDRIVER™ 系列的驅動器 IC，適合 SiC 功率裝置的高頻切換，可提供兩種驅動器選項的參考設計。第一個模組化驅動器卡板內含 1EDC Compact 1EDC20I12MH，整合主動米勒鉗制，啟動電壓通常低於 2 V。第二個驅動器卡板內含 1EDC Compact 1EDC60H12AH，可提供雙極供電，VCC2 為 +15 V，GND2 為負電壓。本產品系列新添這兩款驅動器卡板後，將涵蓋設計人員在設計 SiC MOSFET 驅動時偏好使用的絕大多數選項。
供貨情形
模組化評估平台的三項元件 – 主板、米勒鉗制及雙極驅動器卡板已開放訂購。本產品系列將在 2020 年夏季再添一款用於偵測短路的驅動器卡板。此外，今年下半年也預計推出用於 SMD 封裝測試的驅動器卡板。欲瞭解更多詳細資訊，請瀏覽 www.infineon.com/tools。
