意法半導體推出創新的同步整流控制器適用於高效率經濟型電源轉接器

本文作者:意法半導體       點擊: 2020-04-14 09:28
前言:

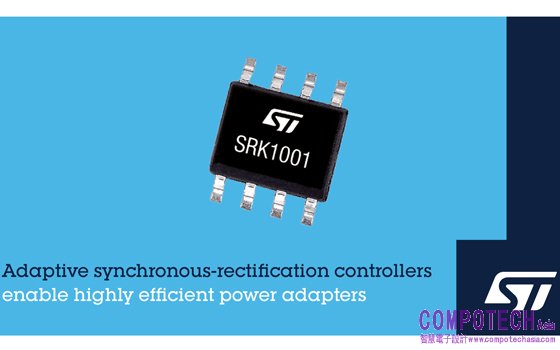

2020年4月13日--橫跨多重電子應用領域、全球領先的半導體供應商意法半導體(STMicroelectronics,簡稱ST;紐約證券交易所代碼:STM)SRK1001副邊同步整流控制器導入自我調整功能,可降低整體物料成本、最大程度縮減電路尺寸,並簡化電源轉接器、充電器、USB 電力傳輸插座和返馳式拓撲照明電源設計。

SRK1001採用延遲極低的快速傳導設計,並導入創新的自我調整關斷邏輯,可最大程度縮短同步整流MOSFET的傳導時間,將開關損耗降至最低水準,達到最高效率。有別於市面上其他控制器, SRK1001不需要外部補償電路,即可消除寄生電感效應。

同步整流在低負載時優勢不明顯,但SRK1001能確保轉換器具備出色的高效率表現。當MOSFET傳導週期達到時間最小設定值或偵測到原邊控制器進入高載模式時,SRK1001會自動進入低功耗模式,而靜態電流僅為160µA。

多功能性是SRK1001的另一項優勢,可用於準諧振(Quasi-Resonant,QR)轉換器,支援連續/不連續電流模式(CCM / DCM)固定頻率作業模式,最高可達300kHz。傳導和關斷後的消隱時間可以設定,防止雜訊而引起雜散行為,保障控制器的穩定性。

SRK1001支援 4.5V-32V的寬輸入電壓,適用於輸出電壓高達24V的應用,並能在CCM模式下使穩壓保持在最低2V輸出。N溝道同步整流MOSFET的驅動能力,最大sink 電流可達1A,最大source電流可達0.6A。

SRK1001控制器晶片提供了專用的禁用/同步腳位,用於關閉同步的MOSFET,並遠端觸發低功耗模式,或在CCM作業模式下同步MOSFET的關斷。晶片上還有一個漏極電壓檢測輸入腳位,能夠監測外部MOSFET的漏極-源極電壓,最高檢測電壓185V。

SRK1001現已量產,採用8腳位SO8封裝。
更多資訊,請造訪:www.st.com/srk1001-prwww.st.com/srk1001-pr
