ROHM 推出 NXP「i.MX 8M Nano 系列」處理器專用電源管理 IC「BD71850MWV」

本文作者:ROHM       點擊: 2020-02-21 15:41
前言:
延長網路音響和工控介面等 IoT 設備運作時間且縮減體積

2020年2月21日--半導體製造商 ROHM(總公司:日本國京都市)針對 NXP Semiconductors(以下稱為 NXP) 的應用裝置處理器「i.MX 8M Nano 系列」, 開發出專用高效率電源管理 IC(以下稱為 PMIC)「BD71850MWV」。

NXP 的「i.MX 8M Nano 系列」是一款在運算能力、節能性、語音/音樂處理方面表現出色的應用處理器。

這款 PMIC「BD71850MWV」是運用 ROHM 長年累積的處理器電源技術,集結了處理器 所需電源系統(Power Rail)與機能,包括功率轉換效率高達 95%的高效率 DC/DC 轉換器*1 在內的系統,僅需 1 顆晶片即可提供所需電源和保護功能,同時還內建進行電源管理的 ON/OFF時序器,不僅有助於裝置的體積縮減,也簡化了應用設計,大幅縮短開發時程。此外,「BD71850MWV」為 NXP 提供的i.MX 8M Nano 處理器評估套件中搭載的唯一※PMIC,還可立即評估處理器的運行情況。

※截至 2020 年 1 月 ROHM 調查

本產品已於 2019 年 12 月開始以每月 40 萬個的規模投入量產(樣品價格 800 日元/個,不含稅)。前段製程的製造據 點為 ROHM Hamamatsu Co., Ltd.(日本濱松市),後段製程的製造據點為 ROHM Electronics Philippines, Inc.(菲律賓)。

<背景>
隨著近年 IoT 技術高度發展,對於語音控制或串流影音等能與使用者進行互動(對話/交流)的裝置需求也日益 升高。

NXP 的 i.MX 8M Nano 應用處理器擁有多達 4 個 Arm® Cortex®-A53 內核(工作頻率高達 1.5GHz)和一個適用於 低功耗待機的 Arm Cortex-M7 內核(工作頻率高達 750MHz)。此外,還支援完整音訊播放功能、高速介面等,為眾 多消費性電子產品和工控裝置提供節能性佳且高性能的解決方案。

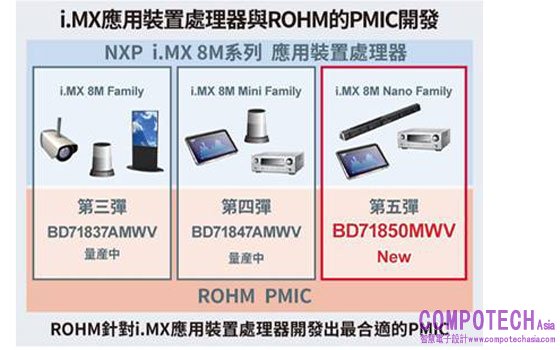

ROHM 一直致力於開發適合 NXP 公司 i.MX 8M 系列的 PMIC,於 2018 年推出適用「i.MX 8M 系列」的 PMIC「BD71837MWV」後,於 2019 年再推出適用於「i.MX 8M Mini 系列」的 PMIC「BD71847AMWV」。此次,又針對採 用先進製程且具有優異節能性的「i.MX 8M Nano 系列」,推出可支援 i.MX 8M 系列所有應用處理器的電源管理之全 新 PMIC「BD71850MWV」。


<新產品特點>
1.將 i.MX 8M Nano 所需的電源功能整合在一顆晶片中

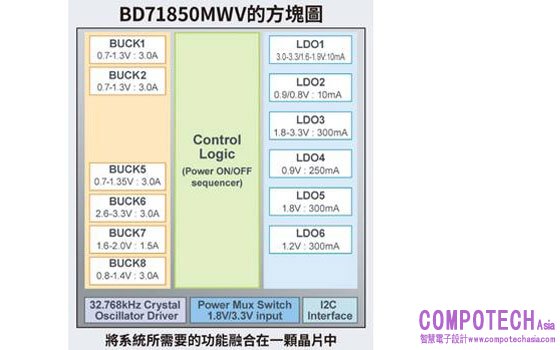

「BD71850MWV」的電源電路根據 i.MX 8M Nano 應用處理器的電源系統設計而成,集控制邏輯、6 通道降壓型 DC/DC 轉換器(Buck Converter)、6 通道 LDO*2 於一身,僅需 1 顆晶片即可為處理器以及應用所需的 DDR 記憶體供電。此外, 還內建有 SDXC 卡介面用 1.8V/3.3V 切換開關、32.768kHz  晶振緩衝器及多種保護功能(各電源系統的輸出短路、輸出 過電壓、輸出過電流及熱關斷功能)。

該產品還搭載功率轉換效率高達 95%的降壓型 DC/DC 轉換器,輸入電壓範圍更廣,支援從 1 cell 的 Li-Ion 電池到 USB的廣泛電壓範圍(2.7V~5.5V),可說是最符合 i.MX 8M Nano 處理器運作範圍的 PMIC。


不僅如此,還配備了可輕鬆評估 BD71850MWV 的環境。

①  配備 Linux 驅動程式,可縮短應用研發週期
ROHM 還為客戶準備了 BD71850MWV 的 Linux 驅動程式、設計時所需的周邊應用相關設計指南、參考電路及參 考佈局,可縮短研發週期,迅速對應市場需求。

關於 Linux 驅動程式和文件,請參考下列連結:
 https://www.rohm.com.tw/products/-/product/BD71850MWV

②  配備 i.MX 8M Nano EVK,可立即進行評估

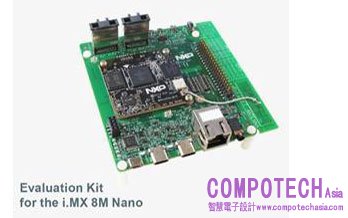

NXP 可提供搭載 BD71850MWV 的 i.MX 8M Nano 處理器評估套件,可即時 評估 i.MX 8M Nano 處理器的運作狀態。


2.小型化封裝,節省 42%安裝空間

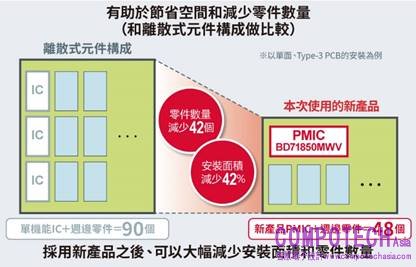

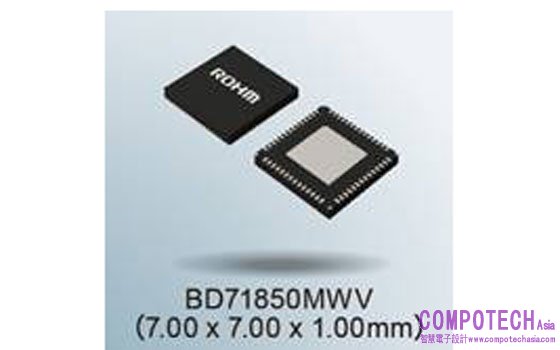

採用小型 QFN 封裝(7mm x 7mm, 高度 1mm Max, 間距 0.4mm,56pin),不僅可提供所需的電源功能,PMIC 的引腳配置設計 能讓 i.MX 8M Nano 應用處理器和 DDR 記憶體的連接更加容 易,有助於減輕 PCB 板佈局設計時的負擔。在相同電源系統 下,本次的新產品與離散式元件的產品相比,零件數量可減 少 42 個,安裝面積可縮減 42%(在單面佈線、Type-3 PCB 條 件下)。另外,如果採用雙面安裝,則僅需不到 400mm2 的空 間即可擁有同樣的電源功能。


3.可根據系統用途加以量身客製化
為了使應用設計更靈活更自由,新產品還搭載了支援電源模式(RUN、IDLE、SUSPEND、SNVS、OFF)的時序 器。透過 I2C 介面和 OTP(One Time Programmable) ROM,根據系統要求的功能和記憶體類型,可針對各電源的輸出電壓、ON/OFF 控制、保護功能的啟用/停止、以及電源模式的轉換條件等功能客製化,成為滿足用途需求的最佳 應用設計。

<新產品功能概要>
- 輸入電壓 2.7V ~ 5.5V
- 降壓型 DC/DC 轉換器 x 6ch、LDO x 6ch
- 搭載 SD 卡驅動用多工器
- 內建 32.768kHz 晶振電路
- 搭載豐富的保護功能(緩啟動功能、電源軌錯誤檢測、過電壓保護、過電流保護等)
- 支援 I2C 介面(Max 1MHz)
- 中斷功能(帶遮罩功能)

<名詞解釋>
*1) DC/DC 轉換器
DC/DC 轉換器是電源 IC 的一種,具有將直流(DC)電壓轉換為直流電壓的功能。主要分為用來降低電壓的降壓型和 用來提升電壓的升壓型兩種類型。

*2) LDO 穩壓器 (Low Drop Out Regulator / 線性穩壓器) 輸入和輸出的電壓差較低,屬於線性穩壓器(輸入輸出電壓呈線性動作)類別裡的電源 IC。與 DC/DC 等開關穩壓器 相比,具有電路結構簡單、雜訊低等特點。
