大聯大友尚集團推出以意法半導體32F334R8 Cortex M4微控制器為基礎3kW全橋接LLC諧振數位電源

本文作者:大聯大友尚集團       點擊: 2019-06-18 10:35
前言:
可應用於電信設備電源
2019年6月18日--致力於亞太區市場的領先零組件通路商大聯大控股今日宣佈,旗下友尚集團將推出以意法半導體(STM)32F334R8 Cortex M4 微控制器為基礎可應用於電信設備電源的3 kW全橋接LLC諧振數位電源。

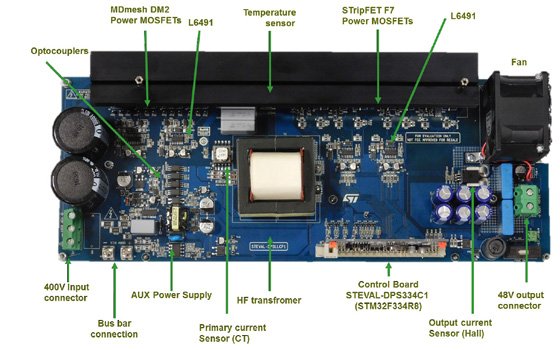

3 kW隔離式全橋接LLC DC-DC諧振轉換器評估套裝軟體可將375 V至 425 V DC輸入電壓轉換至48 V,63A最大電流。在電信應用中經常需要LLC轉換器的全橋接,初級部分以MDmeshDM2功率MOSFET為基礎,可達成高效能。PWM開關頻率由數字控制,以調節輸出電壓。該轉換器在接近諧振頻率下運作,盡可能提高效率,並在工作範圍內達成零電壓開關(ZVS)。高頻變壓器提供電感隔離和電感元件的積體磁場,設計緊湊。採用STripFETF7TM功率MOSFET的同步整流(SR)用於二次側電路,以降低傳導損耗。數字控制板上的意法半導體32F334微控制器嵌入了一個高分辨率定時器,可進行更精細的調節,並可透過USART、CAN、SMBus和光耦合串行通訊傳輸狀態資訊。初級和次級部分均由以VIPer27HD為基礎的離線返馳電路供電,該電路提供控制板,閘級驅動器IC和訊號調理電路穩定電壓。

核心技術優勢
高效率、低總諧波失真、保護機制
電力應用變得更加靈活和普遍
高輸入功率因數可降低對電網的電力污染
智慧模式管理和故障監控
即時監控和操作狀態控制
降低系統和維護成本

方案規格
額定功率:
輸入直流電壓:375 V至425 V
輸出電壓:48 V
最大輸出電流:62.5 A
輸出功率:3千瓦
峰值效率:95.3%
HF變壓器隔離電壓:4 kV
