工業設計比以往都發展地更快，以提供美觀和可靠的人機界面（HMI），特別是在家電和樓宇保全系統中。機械按鈕和旋鈕正朝電容式觸控方向發展，而德州儀器的 CapTIvate™ 電容式觸控感測微控制器（MCU）正引領著這波使用者體驗革命。
新型MSP430FR2675和MSP430FR2676裝置將有助於透過電容式觸控擴展您的設計，同時節省成本、設計時間與電路板空間。以下特別介紹 CapTIvate 以及這兩款新型裝置的優勢：
• 易於使用：透過一系列廣泛的工具和資源，您可以節省時間並更快地發佈產品 - 在不到5分鐘的時間內開始您的設計。
• 多功能性：提供具有完全可配置性的設計靈活性，包括自電容 (self-capacitance)和互電容 (mutual-capacitance) 感測器以及全面的程式庫，包括按鈕、滑動觸控、滾輪和接近感測（proximity sensing）等。
• 最低功率：無需 CPU 干預即可自動監測觸控，確保較長的電池使用壽命。
• 穩健性和可靠度：透過 IEC 和 IPX 認證的抗傳導雜訊和防潮解決方案，避免錯誤觸控偵測並實現卓越的可靠度。
• 易於使用：透過一系列廣泛的工具和資源，您可以節省時間並更快地發佈產品 - 在不到5分鐘的時間內開始您的設計。
• 多功能性：提供具有完全可配置性的設計靈活性，包括自電容 (self-capacitance)和互電容 (mutual-capacitance) 感測器以及全面的程式庫，包括按鈕、滑動觸控、滾輪和接近感測（proximity sensing）等。
• 最低功率：無需 CPU 干預即可自動監測觸控，確保較長的電池使用壽命。
• 穩健性和可靠度：透過 IEC 和 IPX 認證的抗傳導雜訊和防潮解決方案，避免錯誤觸控偵測並實現卓越的可靠度。

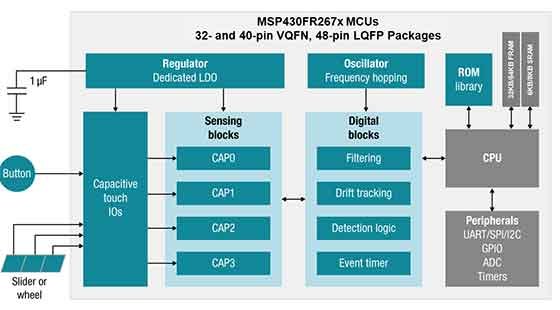

圖1 ： MSP430FR267x 微控制器示意圖
正如圖 1 所述，MSP430FR2675和MSP430FR2676具備 32KB 和 64KB 的非揮發性記憶體（non-volatile memory），進而提供更多的程式碼空間來執行您的應用程式或儲存/記錄資料。更多的腳位數封裝（包括32腳VQFN、40腳LQFP和48腳LQFP）提供了足夠的串列通訊連接埠和 GPIO，可與其他系統零組件連接。若想與類比感測器連接，內建的 12 位元 ADC 可滿足您的需求。為什麼還要採用雙晶片（主機微控制器 + 離散式電容式觸控微控制器）解決方案呢？使用 TI 的CapTIvate整合型晶片， 設計人員可以運用更多的記憶體空間，腳位以及類比功能來達到單晶片解決方案，從而節省 BOM 成本和電路板空間。
這些裝置亦經過認證，可適用於高達105℃的工作溫度範圍 —— 這是家電應用市場中設計人員的關鍵要求。此外，Captivate IP 可自動執行多種抗雜訊後處理技術，如多頻掃描和過採樣，從而實現更穩健的電容式觸控。憑藉上述功能組合，MSP430FR2675和MSP430FR2676可作為您應用中的主系統控制器。
產品組合可擴展性和生態系統

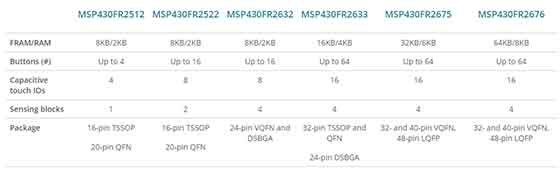

圖2 ： CapTIvate MCU 產品組合
專案需求會隨著時間變化，而且功能也可能隨時需要增加或是移除。如果您希望您的設計在未來具備靈活的可擴充性，則需要一個可滿足您需求的 MCU 系列產品。
隨著MSP430FR2633以及MSP430FR2675和MSP430FR2676 的推出，CapTIvate 現在可提供 16KB、32KB和 64KB 腳位相容的微控制器解決方案，包裝採用的是 32 腳四方扁平無引線（QFN）封裝（見圖2），因此即便需求不斷變化，您也無需從頭開始重新設計。
探索這些新裝置如何突破電容式觸控的極限並作為主系統微控制器，從而徹底改變您的 HMI。立即購買 MSP430FR2675 和 MSP430FR2676 微控制器樣品。
其他資源
• 查看更多 感測器電路板、MCU電路板和程式設計電路板。
• 在CapTIvate 設計中心於 5 分鐘或更短的時間內調試感測器 —— 所有與 CapTIvate 電容式感測技術相關的一站式資源。
• 查看更多 感測器電路板、MCU電路板和程式設計電路板。
• 在CapTIvate 設計中心於 5 分鐘或更短的時間內調試感測器 —— 所有與 CapTIvate 電容式感測技術相關的一站式資源。
