您是否有印象，許多電池供電的電子玩具在電池上有一個小型塑膠拉片（如圖1），將其拉下後這些玩具才開始動起來？這是關閉電池至產品有源電路的連接的一種方式，且是最早的一種“運輸節電模式”。
本文將介紹什麼是運輸節電模式，以及如何在產品中使用此功能來提供最佳用戶體驗。雖然本文主要將使用德州儀器電池充電管理積體電路作為示例，但您可將這些概念應用于正在開發的任何低功耗系統。

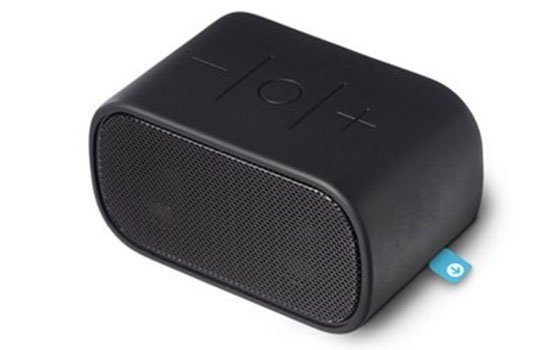

圖 1：拉動電池供電產品上的拉片
什麼是運輸節電模式，為何需要它？
運輸節電模式是產品消耗最低電池電流的狀態。消費者希望在購買電池供電產品後能夠立即使用它們。這意味著電池在運輸期間和保質期內必須保持一定容量，這可能需要幾個月甚至更長時間。
鋰離子電池已成為設計師的熱門選擇，因為它們可充電、支持高功率要求且極其輕便。但是，與非充電電池不同，您不能在使用鋰離子電池的產品上放置塑膠拉片。因此出於安全考慮，您希望避免使用這些電池。這意味著我們需要找到替代解決方案，以便在處於通斷狀態的產品中實現運輸節電功能。
您可能想知道為何當“運輸節電”只發生一次時您就應該關注運輸節電模式，但這並不完全正確。運輸節電模式是產品消耗最低靜態電流的狀態，同時等待使用者按下按鈕導通產品。例如，德州儀器的BQ25120A主動監控待插入的適配器或按鈕輸入，同時消耗2 nA的典型電流。
我們經常建議設計人員在產品即將出廠裝箱、產品正在使用且電池電量不足、以及產品正在使用且使用者想關閉產品時實施運輸節電模式。
BQ25120A系列產品充電器的運輸節電模式使用按鈕介面實現，如圖2所示。按鈕輸入（/MR）在內部上拉至VBAT管腳。當器件處於運輸節電模式且使用者按下/MR按鈕時，產品將退出運輸節電模式。
您無需在此管腳上使用電容，因為信號在內部已消除故障，但通常其在某些原理圖中可見。若開關暴露給使用者，您可選擇使用瞬態電壓抑制二極體進行保護。/MR管腳上的低電壓讀數轉換為“ 按下按鈕”動作。連接到微控制器（MCU）以驅動/MR管腳時要小心，因為/MR管腳上的電壓被拉至電池電壓本身。通常採用N通道金屬氧化物半導體來類比無按鈕系統中MCU的“按壓”動作。

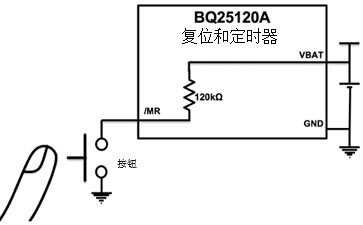

圖 2：/MR管腳上的內部上拉
當產品即將裝箱時，EN_SHIPMODE命令通過I2C發送，器件等待進入運輸節電模式，直至VIN（充電器）斷開，如圖3所示。
圖 3：工廠生產線運輸節電模式圖例
我看到生產線上存在很多挑戰。在實驗室中運行很有效，但在一條生產線上每小時生產幾百種產品時，這可能是另一回事。產品處在夾具上，若VIN適配器未彈回，裝配工無法正確拉出產品。當VIN看似重新插回時，充電器將退出運輸節電模式。這種情況下，如何確保產品處於運輸節電模式？
答案很簡單：VIN存在時，設置EN_SHIPMODE命令。一旦產品離開為VIN供電的夾具，將/CD管腳抬升，以執行運輸節電模式命令，且在裝箱前將器件置於運輸節電模式，如圖4所示。在所有這些序列中，/MR被推動，以顯示該器件確實進入了運輸節電模式。

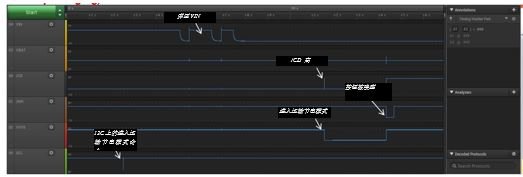

圖 4：一家帶有彈性適配器的工廠中的運輸節電模式圖例
當產品電池電量不足時，通常最好的掉電方式是保留一些備用容量，然後進入運輸節電模式。當使用者按下按鈕時，器件可以讀取電池電量。若電池電量過低，產品可能會顯示警告並返回到運輸節電模式，如圖5所示。例如，使用BQ25120A時，可使用單個寄存器寫入發送運輸節電模式命令，如圖6所示。

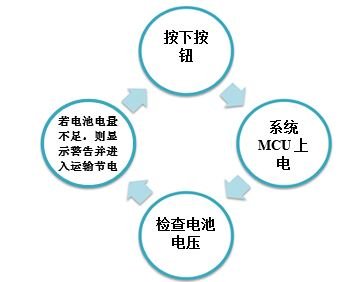

圖 5：產品喚醒程式
圖 6：通過I2C命令進入運輸節電模式
此外，要創建電源通斷按鈕，您仍然可使用/MR管腳，通過配置MRREC寄存器以進入運輸節電模式，並程式設計按鈕的持續時間，以確定需要保持低電平的時長；您剛剛創建了一個斷電按鈕。若要重新喚醒，請再次按下按鈕，如圖7所示。

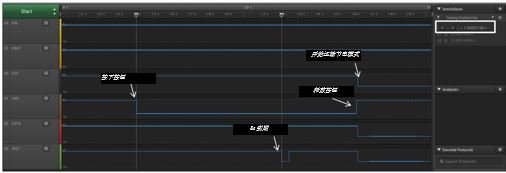

圖 7：電源通斷按鈕
希望本文能讓您瞭解如何使用充電器上的某些功能，並準備好在您的下一個產品中實現運輸節電模式！如有任何問題，請訪問德州儀器線上支援社區論壇。
