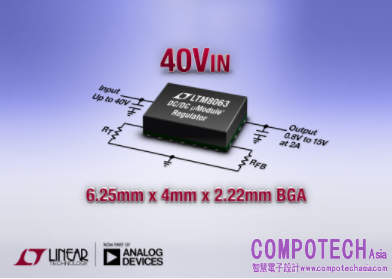

採用 6.25mm x 4mm BGA 封裝的 40VIN、2A Silent Switcher µModule 穩壓器

本文作者:ADI公司       點擊: 2017-10-13 10:24
前言:
 2017年10月13日--亞德諾半導體 (Analog Devices, Inc.,簡稱 ADI) 旗下的凌力爾特 (Linear Technology Corporation) 日前推出 40VIN、2A µModule® (電源模組) 降壓穩壓器 LTM8063,該元件採用纖巧型 6.25mm x 4mm BGA 封裝,尺寸可比現有的同級產品縮小 75%。解決方案採用兩個 0805 尺寸電容和兩個 0603 尺寸電阻,layout面積僅 70mm2。Silent Switcher® 架構可最大限度降低 EMI 輻射,因此使 LTM8063 能達到 CISPR 22 Class B EMC 標準要求。


LTM8063 能在 12VIN 至 5VOUT 轉換和 85°C 環境溫度條件下提供2A (2.5A 峰值) 連續輸出電流。元件的 40V 輸入電壓使其能夠採用未穩壓或波動的 12V 至 24V 輸入電源,以在航空電子、工廠自動化和工業機器人等雜訊環境中安全地工作。輸出電壓可利用一個電阻調節於 0.8V 至 15V。該寬廣輸出電壓範圍提供採用一款通用性產品,以產生低電壓軌 (例如:數位 IC 的 I/O 和輔助電壓) 以及 3.3V、5V 和 12V 的常用系統匯流排電壓。

該元件的切換開關頻率可利用單一外部電阻設定於 200kHz 至 2.2MHz 的範圍內,或可同步至一個外部時脈。LTM8063 具有四種操作模式: Burst Mode® 操作、pulse-skipping模式、具展頻調變功能的pulse-skipping模式及外部同步模式。Silent Switcher 架構、寬廣操作頻率範圍和多種操作模式的組合,可將電磁干擾的風險降至最低,因此非常適合如成像和 RF 系統等對雜訊敏感的訊號處理應用。

LTM8063的操作溫度範圍為 −40°C 至 125°C。千顆量之單價為 6.95 美元起。如需更多資訊請參閱 www.linear.com/product/LTM8063

性能概要: LTM8063
低雜訊 Silent Switcher 架構
寬廣輸入電壓範圍:3.2V 至 40V
寬廣輸出電壓範圍:0.8V 至 15V
2A 連續輸出電流,2.5A 峰值
可設定的開關頻率範圍:200kHz 至 2.2MHz
可外部同步
可設定軟啟動
符合 RoHS 標準的纖巧、扁平 6.25mm x 4mm x 2.22mm BGA 封裝

本文所提供之報價僅供預算使用。各地報價可能因當地關稅、各種稅款、費用以及匯率不同而有所差異。
ADI已於3月10日完成對卓越高性能類比積體電路公司凌力爾特之收購。收購凌力爾特使ADI 進一步強化了技術實力。有關此次收購詳情請參閱http://lt.linear.com/07c
