ROHM有助於推動全球節能、變頻化的高耐壓風扇馬達驅動器評估專用公板「BM620xFS-EVK-001系列」開始販售

本文作者:ROHM       點擊: 2016-12-06 09:26
前言:
半導體製造商ROHM(總公司:日本國京都市)開發了針對能夠極為簡單,且高效率做到室內空調裝置、密封式風扇等家電產品變頻化的高耐壓風扇馬達驅動器所使用的評估專用公板「BM620xFS-EVK-001 系列」,同時開始在網路商店上販售。



ROHM到目前為止,在高效率馬達控制器上,累積出貨數量已經超過5000萬個,功率元件方面也成功研發頗具特色的PrestoMOS™*1等,馬達應用裝置市場對於ROHM的產品和技術能力,均給予高度評價。而在去年,更是研發出融合2者特色的600V高耐壓風扇馬達驅動器「BM620xFS系列」,並以全球為目標拓展市場。

新推出的評估用公板「BM620xFS-EVK-001 系列」產品,配備了正在量產的高耐壓風扇馬達驅動器「BM620xFS系列」,且控制器通電類型分成120度、150度、180度3種,驅動器輸出電流有1.5A、2.5A這2種類型,總共有6款產品,能夠立即進行評估,廣泛符合各種要求。

此外,BM620xFS-EVK-001 系列從2016年10月開始,在Digi-Key Electronics、Mouser Electronics網路商店上販售。還能夠前往官網,下載使用評估專用公板時,所需要的使用指南等各種文件資料。

今後ROHM將結合高效率控制IC和低功耗的功率元件,繼續提供有助全球節能的功率產品。

<背景>
全球功率需求之中,將近50%使用在馬達驅動上,隨著新興國家空調裝置日漸普及,全球用電狀況年年吃緊。以全球來看,配備有助於省電的變頻功能的家電產品普及率仍偏低,因此能做到變頻化的風扇馬達驅動器只會愈來愈重要。





<網路販售資訊>
開始販售時間: 2016年10月起
網路商店: Digi-Key Electronics、Mouser Electronics

公板型號

配備的IC型號

通電類型

最大輸出電流

BM6204FS-EVK-001

BM6204FS

120°

1.5A

BM6205FS-EVK-001

BM6205FS

120°

2.5A

BM6206FS-EVK-001

BM6206FS

150°

1.5A

BM6207FS-EVK-001

BM6207FS

150°

2.5A

BM6208FS-EVK-001

BM6208FS

180°

1.5A

BM6209FS-EVK-001

BM6209FS

180°

2.5A


<公開支援資料>
在官網上公開使用評估公板時所必要的資料。
◆文件資料 :電路圖、公板資料、零件明細表、使用指南
詳細內容請參照配備的IC品號網頁資料。

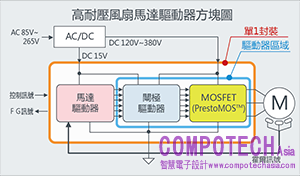

<評估公板配備IC  高耐壓風扇馬達驅動器「BM620xFS」的特點>

1.耐壓600V為業界頂級,且能夠做到高效率驅動
販售成績亮眼的馬達控制器,在驅動器內加裝配備ROHM獨家研發的耐壓600V  PrestoMOS™,並且將其封裝在一起。如此一來,可以極為輕易地製造出傳統需要2個封裝才能做到的高效率正弦波馬達等。將PrestoMOS™的特性發揮至最大限度,和配備一般MOSFET風扇馬達驅動器(耐壓500V)相比,成功做到高耐壓・低耗損,即使是電力基礎設施不穩定的國外,也能夠安心使用。

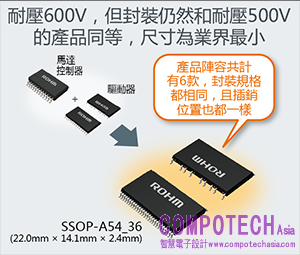

2.為業界最小等級的小型表面安裝封裝
控制器、耐壓600V的PrestoMOS™、閘極驅動器、Bootstrap用二極體等,全部放在小型表面安裝封裝(長22.0mm x 寬14.1mm x 高2.4mm)內。以功能同等級的產品來說,尺寸可說是業界最小。



3.產品陣容豐富,能夠廣泛符合要求
控制器推出一般的120度通電(矩形波)、150度通電(廣角)、180度通電(正弦波)3種類型,輸出電流有 1.5A 和 2.5A這2種類型,共計6種產品,能夠廣泛符合各種要求。

此外,這6個產品的封裝規格相同,插銷位置也都一樣,有助於馬達基板的設計規格通用化。

<應用裝置>
最適合運用在
◇室內空調裝置/室外風扇 ◇密封式風扇  ◇空氣清淨機
◇熱水泵   ◇DC電風扇  ◇洗碗機
◇洗烘脫洗衣機
等白色家電的風扇馬達和泵浦馬達上。

<名詞解釋>
*1) PrestoMOS™
Presto是義大利文的音樂用語,意指"極為快速"。PrestoMOS™為ROHM獨家研發的功率元件MOSFET的一種,最適合電源裝置一體型的變頻器等使用,和一般產品相比,導通電阻低且內部二極體的逆回復時間非常快速。
