EPC GaN FET配以ADI控制器可實現最高功率密度穩壓DC/DC轉換器

本文作者:宜普電源轉       點擊: 2023-05-10 09:57
前言:
宜普電源轉換公司(EPC)和Analog Devices(ADI)公司携手新推的参考設計採用經過全面优化的新型模擬控制器来驅動EPC的氮化鎵場效應電晶體,可實現超過96.5%的效率。

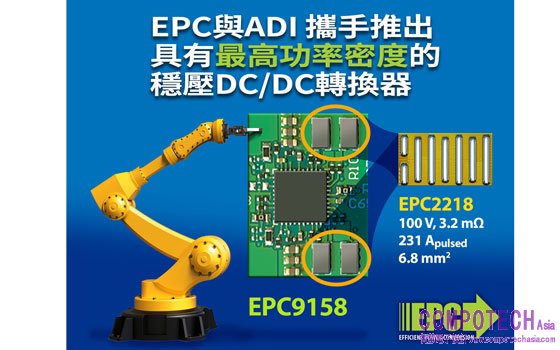

宜普電源轉換公司(EPC)宣佈新推EPC9158,這是一款工作在500 kHz開關頻率的雙輸出同步降壓轉換器参考设计,可將48 V~54 V的輸入電壓轉換為12 V穩壓輸出,可提供高達每相25 A電流或50 A總連續電流。ADI的新型LTC7890同步氮化鎵降壓控制器与EPC的超高效GaN FET相结合,可為高功率密度應用提供佔板面積小且非常高效的解決方案。該解決方案在48 V/12 V 、50 A連續電流下可實現 96.5%的效率。

高功率密度使该解決方案成为需要小尺寸和高效率的計算、工業、消費和電信電源系統的理想選擇。eGaN® FET開關快、效率高和尺寸小,可满足這些前沿應用對高功率密度的嚴格要求。

EPC9158参考設計採用100 V的增强型氮化鎵場效應電晶體(EPC2218) 和LTC7890两相模擬降壓控制器,和帶有整合式氮化鎵驅動器。
LTC7890 是一款100 V、具有低 Iq、雙路、兩相的同步降壓控制器,它經過全面優化,可驅動 EPC的GaN FET,以及整合了一个半橋驅動器和智能自舉二極體。經過優化的死區時間或可編程死區時間接近零,以及可編程開關頻率可高達3 MHz。 5 uA 的靜態電流(VIN = 48 V、VOUT = 5 V、僅限CH1)可實現非常低的待機功耗和卓越的輕負載效率。
EPC2218是一款100 V 的GaN FET,具有 3.2 mOhm 最大導通電阻、10.5 nC QG、1.5 nC QGD、46 nC QOSS 和没有反向恢复(QRR),佔位面積超小,只有3.5 mm x 1.95 mm,可提供高達60 A的連續電流和231 A的峰值電流。優越的動態参數可以在500 kHz開關頻率下,實現非常小的開關損耗。

EPC9158的效率在12 V輸出和48 V輸入時超過96.5%。除了輕載工作模式和可調死區時間外,該板還提供欠壓鎖定、過流保護和power good輸出。

宜普電源轉換公司首席執行長Alex Lidow 說:「GaN FET能够實現具有最高功率密度的DC/DC轉換器。我们很高興與ADI公司合作,將其先進控制器與EPC的高性能氮化鎵元件相結合,可以為客户提供具有最高功率密度和採用少量元件的解決方案,從而提高效率、增加功率密度和降低系统成本。」

ADI公司高階產品市場經理Tae Han 說:「ADI公司的LTC7890可充分發揮EPC eGaN FET的高性能優勢,用於高功率密度解決方案。LTC7890可實現更高的開關頻率和經過優化的死区時間,與市場上現有的解決方案相比,性能更卓越且功耗更低。通過這些新型控制器,客户可以发挥氮化镓元件的高速開關優勢,從而實現最高的功率密度。」
價格和供貨情况

EPC9158演示板的單價爲480美元。

關於宜普電源轉換公司
宜普電源轉換公司是基於增强型氮化鎵(eGaN®)的功率管理元件的領先供貨商,氮化鎵(eGaN)場效電晶體及積體電路的性能比最好的矽功率MOSFET元件高出很多倍,其目標應用包括直流- 直流轉換器、光達(LiDAR)、用於電動運輸、機器人和無人機的馬達控制器,以及低成本衛星等應用。此外,宜普電源轉換公司繼續擴大基於eGaN IC的產品系列,為客戶提供進一步節省佔板面積、節能及節省成本的解決方案。詳情請訪問我們的網站,網址爲www.epc-co.com.tw。eGaN® 是Efficient Power Conversion Corporation宜普電源轉換公司的註册商標。

關於ADI公司
Analog Devices, Inc. (NASDAQ: ADI)在現代數字經濟的中心發揮重要作用,憑藉其種類豐富的模擬與混合信號、電源管理、RF、數字與傳感技術,將現實世界的現象轉化成有行動意義的洞察。ADI服務於全球12.5萬客戶,在工業、通信、汽車與消費市場提供超過7.5萬種產品。ADI公司總部位於馬薩諸塞州威明頓市。更多信息請訪問:https://www.analog.com
