ROHM推出600V耐壓SuperJunction MOSFET「R60xxVNx系列」 實現業界最快反向恢復時間和超低導通電阻

本文作者:ROHM       點擊: 2022-04-13 14:52
前言:
有助降低工控裝置和大型家電功耗

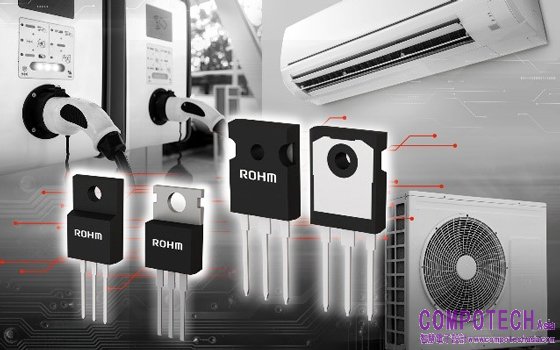

 2022年4月13日--半導體製造商ROHM(總公司:日本京都市)在600V耐壓SuperJunction MOSFET“PrestoMOSTM”產品系列中,新增了「R60xxVNx系列」七款機型,非常適用於電動車充電樁、伺服器、基地台等大功率工控裝置的電源電路、以及空調等因節能趨勢而採用變頻技術的大型生活家電的馬達驅動。


近年來,隨著全球功率消耗量的增加,如何提升使用效率已成為亟待解決的課題,在這種背景下,電動車充電樁、伺服器和基地台等工控裝置,以及空調等生活家電的效率不斷提升,因此也開始要求所使用的功率半導體可進一步降低功耗。針對此種市場需求,ROHM對現有PrestoMOS™產品進行了改良,具有比同等級市場競品更低的導通電阻、有助進一步降低應用產品功耗。

本次研發的新系列產品採用了ROHM全新製程,實現業界最快的反向恢復時間(trr*1),同時,與反向恢復時間難以兼顧的導通電阻*2最多也可以比同等級市場競品低20%。在反向恢復時間方面,延續PrestoMOS™系列產品的105ns(奈秒),為業界最快(與TO-220FM同等級封裝產品相比)反向恢復時間,開關時的功耗比同等級市場競品降低約17%。基於這二大特點,與同等級市場競品相比,新系列將可大大提高應用產品的效率。

除了上述系列產品之外,作為標準型600V耐壓SuperJunction MOSFET,ROHM還研發了具有更低導通電阻的「R60xxYNx系列」,本次也新增二款機型,客戶可以根據應用需求選擇合適的產品群。

新產品已於2022年1月開始暫以每月10萬個(樣品價格900日元/個,未稅)的規模投入量產。另外,也已開始透過電商平台銷售。今後,ROHM將繼續研發抗噪性能更出色的新系列產品,持續擴大SuperJunction MOSFET系列產品陣容,透過降低各種應用產品功耗,助力解決環保等社會問題。


<新產品特點>
1.實現業界最快反向恢復時間,以及業界超低導通電阻

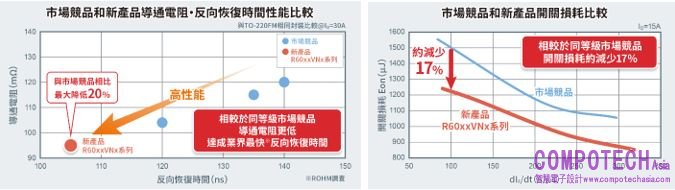

PrestoMOS™「R60xxVNx系列」透過ROHM新製程,降低了單位面積的導通電阻。由於與反向恢復時間存在著難以兼顧的關係,導通電阻與同等級市場競品相比,最多可減少20%(與TO-220FM同等級封裝產品相比),有助進一步降低各種應用產品功耗。

2. 具業界最快反向恢復時間,開關損耗更低

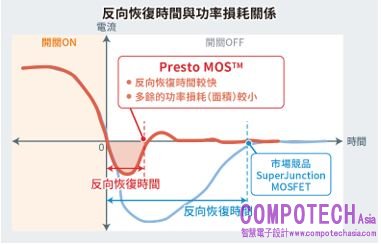

通常,當製程向更微細的方向發展時,導通電阻等基本性能會得到改善,但與其難以兼顧的反向恢復時間則會變差。而ROHM的PrestoMOS™「R60xxVNx系列」採用自家技術,實現了比同等級市場競品更低的導通電阻的同時,還實現了業界最快105ns(奈秒)反向恢復時間(與TO-220FM同等級封裝產品比較)。由於抑制了多餘浪費的電流量,因此與同等級市場競品相比,開關過程中的功率損耗可以降低約17%。相比之下,包括「R60xxYNx系列」在內的標準型,且相同導通電阻產品的反向恢復時間約為300~400ns(奈秒)。

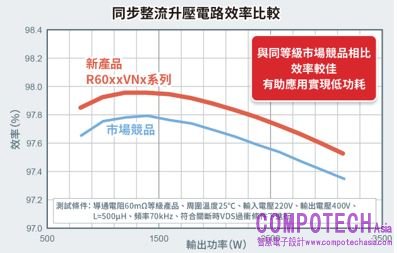

由於上述二大特點,在搭載了追求高效率的同步整流升壓電路*3的評估板上,與導通電阻60mΩ級的產品進行比較時,「R60xxVNx系列」表現出比同等級市場競品更出色的效率,非常有助降低太陽光電逆變器和不斷電系統(UPS)等應用功耗。


<產品系列>

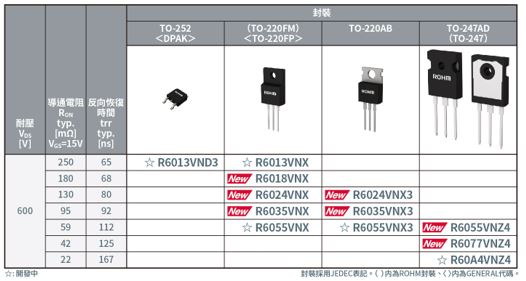

R60xxVNx系列(PrestoMOS™型)

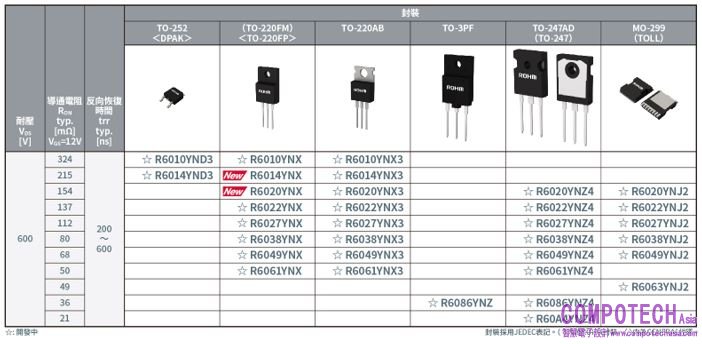

R60xxYNx系列(標準型)


<應用範例>
■ 電動車充電樁、伺服器、基地台、太陽光電逆變器(功率調節器)、不斷電系統(UPS)等
■ 空調等生活家電
■ 其他各類型裝置的馬達驅動和電源電路等

<什麼是PrestoMOS™?>
Presto表示「極快」,是源自於義大利文的音樂術語。
PrestoMOS™採用了ROHM自家Lifetime控制技術、是一款以業界最快反向恢復時間(trr)為特點的功率MOSFET。
・PrestoMOS是ROHM的註冊商標。

<名詞解釋>
*1) trr:反向恢復時間(Reverse Recovery Time)
内建二極體從導通狀態到完全關斷狀態所需的時間。該值越低,切換時的損耗越小。

*2) 導通電阻
MOSFET導通時汲極和源極之間的電阻值。該值越小,導通時的損耗(功率損耗)越少。

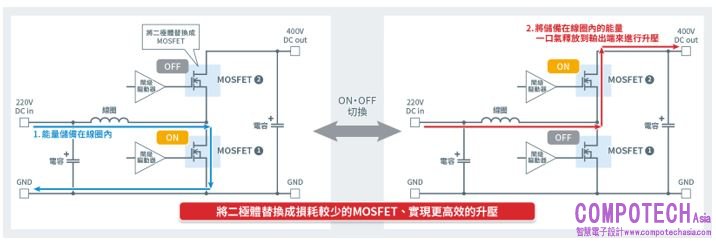

*3) 同步整流升壓電路
通常,在由MOSFET和二極體所組成的升壓電路中,會將二極體改為MOSFET來提升效率。由於MOSFET導通電阻帶來的損耗小於二極體VF帶來的功率損耗,因此此種電路的效率會更高。
