Microchip 當數位控制遇上智慧類比 設計工作從此不再複雜

本文作者:Microchip       點擊: 2018-03-06 12:02
前言:
Microchip PIC®及AVR®系列微控制器與核心獨立周邊及智慧類比的完美整合,使傳統設計不再複雜
2018年03月6日--無論是用於入門級的嵌入式開發或用於連接應用的主控制器還是當作附加元件以減輕大型系統負荷,8位元微控制器(MCU)的作用都在不斷擴大。雖然從本質上講,諸如核心獨立周邊(CIP)、智慧型類比以及MPLAB® 程式產生器等硬體和軟體工具並不深奧也不難實現,但其作用確實不可忽視,它們可以提高系統的整體的處理能力,同時減少程式量、功耗以及設計工作需要迅速進入市場。有鑑於此,全球領先的整合微控制器、混合訊號、類比元件和快閃記憶體專利解決方案的供應商——Microchip Technology Inc.推出了以客戶創新為宗旨而設計的兩大全新微控制器系列。



新的PIC16F18446系列微控制器是用於感測器節點的理想元件。考慮到靈活性,PIC16F18446及其整合的具有計算功能的類比至數位轉換器(ADCC)其工作電壓範圍為1.8V至5V,並相容大多數的類比輸出感測器和數位感測器。該12位元ADCC可自動進行濾波處理,提供更精確的類比感測器讀數,其目的主要是提供更高品質的終端資料給使用者。由於這種ADCC能在需要時才喚醒核心處理器,而不是按照預定的時間來操作,這樣就降低了系統的功耗,使得該MCU非常適用於電池供電型應用。此外,這一節能的功能也使得感測器節點能夠以小型電池為動力運行,進而減少了終端使用者的維護成本和整體設計佔用空間。



而此次發佈的ATmega4809是新型megaAVR® 微控制器系列,旨在創建高回應命令與控制應用。其整合的高速類比數位轉換器(ADC)擁有強大的處理能力,能加快類比訊號轉換速度,進而產生確定性的系統回應。作為首款包含核心獨立周邊(CIP)的megaAVR元件,ATmega4809可以透過硬體而不是軟體來執行任務。這樣就減少了程式量,並大幅降低了軟體工作量,因而加快了產品上市時間。例如,可配置自訂邏輯(CCL)周邊無需中斷核心處理器即可透過硬體將ADC連接至自訂的外部觸發器組合,進而在縮短回應時間的同時降低了功耗。此外,ATmega4809還可以被添加至系統中,從而實現更複雜的微處理器(MPU)才能提供的各種功能。透過在MCU中使用CIP來執行命令與控制任務而不使用MPU,回應延遲的風險大大降低,進而帶來了更好的最終用戶體驗。



由於卓越的性能,ATmega4809被選為新一代Arduino開發板的內建微控制器。在該開發板上添加ATmega4809元件,可以節省開發人員編寫程式的時間,讓他們能有更多的時間專注於創新領域。而基於硬體的CIP設計,建構出更有效率的應用,並且從專案開發到量產階段的過渡也變得比以往更加容易。



Microchip  8位元MCU產品部副總裁Steve Drehobl表示:「新一代Arduino開發板選用ATmega4809元件,不僅加強了兩家公司的合作關係,還為Arduino平臺帶來了CIP和智慧類比的優勢」。



開發工具
新的PIC16F18446微控制器系列可相容 MPLAB  PICkit™ 4(元件編號:PG164140),後者是Microchip針對低成本程式燒錄和除錯推出的最新線上工具。Curiosity開發板(元件編號:DM164137)是一款功能豐富的快速原型開發板,也可幫助設計人員基於這些MCU來進行開發。兩種開發工具都獲得了MPLAB  X整合式開發環境(IDE)以及MPLAB  Xpress雲端IDE的支援。此外,Microchip還提供了MPLAB程式產生器(MCC)。作為一款免費的軟體外掛程式,它提供了一個圖形化介面來協助設計人員為各種應用增添了各種周邊和功能。 希望即刻開始開發工作的設計人員可以下載快速啟動的程式範例,並訂購限期免費的MPLAB  Xpress PIC16F18446開發板。



借助ATmega4809 Xplained Pro(元件編號:ATmega4809-XPRO)評估工具包,設計人員可以基於ATmega4809快速完成原型開發工作。這一由USB供電的工具包擁有觸摸按鍵、LED、用於快速安裝的擴充接頭、以及與Atmel Studio 7整合式開發環境(IDE)和Atmel START無縫整合的內建程式燒錄器/除錯器。Atmel START這是一款免費的線上工具,可用於配置周邊和軟體以加快開發工作。

Curiosity開發板和 ATmega4809 Xplained Pro評估工具包包含一個相容mikroBUS™的插座,可輕鬆添加Mikroelektronika click boards™擴充庫中的感測器、執行器或通訊介面。

供貨
PIC16F18446及ATmega4809系列元件現已開始批量供貨,提供多種儲存容量、接腳數和封裝選擇。MPLAB PICkit 4程式燒錄器/除錯器、Curiosity開發板以及ATmega4809 Xplained Pro評估工具包也已開始供貨。

如需瞭解詳細資訊,請聯繫Microchip業務代表或者全球授權經銷商。欲購買文中提及產品,可瀏覽易於使用的microchipDIRECT線上商店或聯繫Microchip授權經銷夥伴。

資源
高解析度圖片可透過Flickr或新聞連絡人獲得(可自由採用):

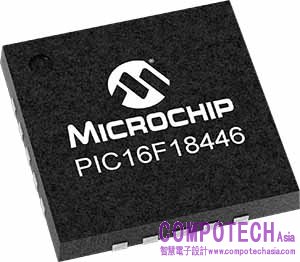

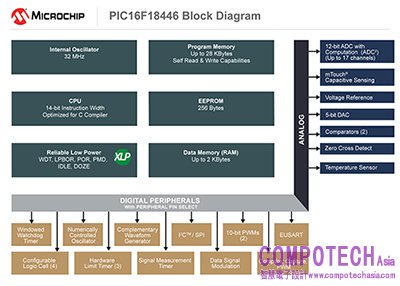

 PIC16F18446系列圖片:應用原理圖、晶片圖和框圖

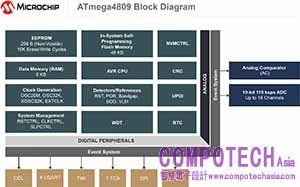

 ATmega4809 系列圖片:應用原理圖、晶片圖和框圖
