意法半導體可配置高效交錯式功率因數校正控制器為設計人員帶來更多數位功率技術之益處

本文作者:意法半導體(ST)       點擊: 2017-04-20 16:28
前言:
2017年4月20日--橫跨多重電子應用領域、全球領先的半導體供應商意法半導體(STMicroelectronics,簡稱ST;紐約證券交易所代碼:STM)的STNRGPF01開關電源(Switched-Mode Power Supply,SMPS)控制器所提供的數位功率技術具靈活性和高效能,無需高難度應用設計技術與花費時間開發客製化的數位訊號處理器(Digital Signal Processor,DSP)代碼。



在高於1kW或2kW的大型功率應用中,必須使用交錯式連續電流模式功率因數校正 (Continuous-Current Mode, Power-Factor Correction,CCM PFC)拓樸,才能處理此級別的功率,並保證適合的磁體體積和分流。此外,市場對更高效、通訊連接和配置選項的需求,讓設計人員趨向於選用昂貴、複雜的數位訊號處理解決方案。

在意法半導體的eDesignSuite線上設計環境中,新款交錯式升壓PFC拓樸SMPS控制器 配置快速、簡單,其所內建的I2C和UART溝通介面用於監控功能。控制器支援三個交錯相位,可確保低紋波電流,另使用低電感器簡化EMI濾波器設計,功率範圍在500W至20kW之間。此外,STNRGPF01執行一個靈活、可配置的減相策略,自動優化工作相位的數量,在所有負載條件下保持高效能。

STNRGPF01的工作模式採CCM,且維持在固定頻率,並為均流式控制。硬體內部電流回路確保逐週期調整精確,而數位比例積分(Proportional-Integral,PI)控制器用於管理外部電壓回路,以確保快速的動態回應。開關頻率可設定在數kHz到300kHz範圍內,以控制IGBT或MOSFET的輸出級別。其他可配置功能包括突波電流限制和PFC軟上電。

透過在eDesignSuite環境內簡單配置STNRGPF01,即可提供數位功率技術的優勢,讓設備具有優異的靈活性、可靠性、安全性和效能,例如,工業電焊機、馬達驅動器、泵、不斷電供應系統(Uninterruptible Power Supplies,UPS)、工業或消費電子空調,以及家電,例如,冰箱、洗衣機、烘衣機和廚具。

意法半導體的設計方法克服了傳統限制,讓設計人員能夠集中精力開發終端應用。在eDesignSuite設計環境內,輸入轉換器規格、運行配置器,即可自動生成原理圖、物料清單(Bill of Materials,BoM)、可下載的韌體,最後配置晶片。設計人員可以獲得類比控制器所缺乏的靈活性,而無須瞭解處理器、記憶體、中斷機制,同時不需開發在數位訊號處理器上實現功能所需的代碼。

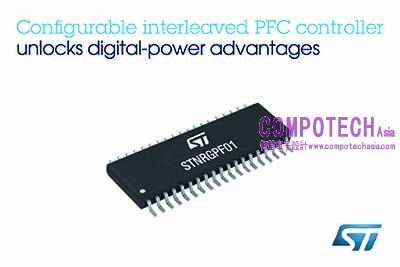

STNRGPF01即日起量產,採用TSSOP38封裝。
