瑞薩電子宣布其安全微控制器之完整產品陣容已開發完成,適用於系統平台開發以加速自動駕駛的實現

本文作者:瑞薩電子       點擊: 2017-01-07 09:09
前言:

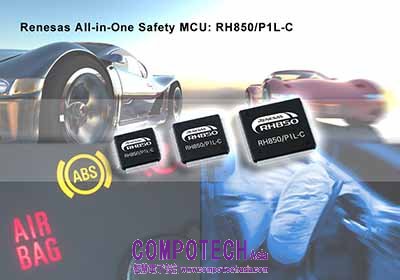

2017年1月6日--先進半導體解決方案之頂尖供應商瑞薩電子(TSE:6723)宣佈推出四款全新RH850/P1L-C群組微控制器(MCU),專為底盤與安全系統所設計,例如防鎖死剎車系統、安全氣囊系統,及小型馬達控制系統。RH850/P1L-C為RH850/P1x-C安全MCU系列中的低階MCU群組,能一次滿足先進駕駛輔助系統(ADAS)的相關要求。



隨著各界持續致力於實現自動駕駛車,駕駛輔助系統因而變得更加複雜且效能更高,因此與其他汽車控制單元之間的協調控制就顯得至關重要。在底盤系統方面,與ADAS相互協調的需求使得感測器的資訊量增加,再搭配高速通訊的功能,使得強大的資訊處理能力更顯重要。
此外,為了面對如駭客等全新網路安全威脅,MCU必須符合車載安全規範,例如EVITA及ISO 26262汽車功能安全標準ASIL-D (註1),以避免程式被破解而導致系統故障,因而造成嚴重的傷害。
為因應上述來自感測、連線、保全及安全方面的需求,瑞薩的RH850/P1x-C系列於2014年推出RH850/P1H-C與RH850/P1M-C群組產品,做為一站式的安全MCU。RH850/P1H-C群組適用於高階應用程式,例如ADAS,而RH850/P1M-C則適用於中階應用,例如車身穩定度控制。
除了上述高階與中階應用需求之外,另外也需要系統備援,發生故障時才能持續運作,因此更小型ECU的需求也擴大,特別是對於共用軟體與開發工具的需求持續增加,希望在開發具有先進功能的複雜系統時,可縮短時間並降低成本。

瑞薩的全新RH850/P1L-C就是為了因應上述的低階應用,例如底盤與安全系統,包括防鎖死剎車系統、安全氣囊系統,以及小型馬達控制系統,另外也可滿足ECU小型化及系統備援的需求。
藉由推出全新的RH850/PL1-C,瑞薩現提供可完整擴展的RH850/P1x-C系列產品,透過軟體資源的再利用以及共用開發工具,協助客戶開發高階至低階應用的平台。

RH850/P1L-C群組的主要功能:
(1) 承襲RH850/P1x-C產品平台,提高擴充能力以簡化新產品的開發與擴展,同時延伸產品線
全新RH850/P1L-C群組繼承RH850/P1x-C平台,包括多項已證實的嵌入式安全機制,例如備援校驗器核心可對主要核心以鎖步(lockstep)方式執行。這些功能使得RH850/P1L-C裝置能夠支援ASIL-D系統,成為一項安全要素,ASIL-D係ISO 26262汽車功能安全標準中最嚴格的安全等級。此全新產品同時結合了ICU-S瑞薩硬體安全模組,支援SHE與EVITA-Light (註3)汽車安全標準。RH850/P1L-C群組另外繼承其高階前代產品(如CAN-FD,註4)的計時器與通訊功能,提供高階至低階產品的擴充性,進而簡化開發新產品及延伸現有產品線的相關作業。

(2) 小型、低腳位數封裝系列以提供更小型的ECU
MCU所採用的40奈米(nm)製程已證實能夠達成低功耗與高可靠性。此製程採用LQFP封裝,運作於120 MHz (典型值50 mA、5V、25°C),在使用單一電源供應器時無需散熱器。上述QFP封裝採用0.4mm的腳位間距,可提供更小型的ECU,例如,144針版本的封裝縮小36%的體積(相較於採用0.5mm腳位間距的舊型產品)。目前提供三種腳位數封裝:80 (10 x 10mm)、100 (12 x 12m)及144 (16 x 16mm)腳位。

(3) 多種解決方案可大幅提升系統製造商的開發效率
由於系統開發作業變得更加複雜,瑞薩持續協助系統製造商,提出安全與保全支援計劃,另也與合作夥伴一起提供使用模型化基礎(model base)的虛擬開發工具,並支援AUTOSAR的MCAL(註4),以及專為小型馬達控制系統所設計的參考板,這些均有助於系統製造商縮短開發時間。
身為全球頂尖的MCU供應商,瑞薩致力於協助製造更安全、穩固且便利的汽車,提供各種具備高可靠性與品質之技術所背書的汽車產品與解決方案。

價格及供貨
RH850/P1L-C已開始供應樣品,排定2018年5月開始量產,預估四款產品之合併產能至2020年可達每月70萬顆。(價格及供貨情況如有變更,將不另行通知。)

關於RH850/P1L-C 群組之主要規格,請參閱《附件》。

附件》
RH850/P1L-C 群組微控制器產品規格

Group

RH850/P1L-C

Product name

R7F701391EAFP

R7F701390EAFP

R7F701389EAFP

R7F701388EAFP

CPU

120 MHz (with Lockstep)

Code flash

512 KB

1 MB

Data flash

(EEPROM)

32 KB

64 KB

RAM

RAM 64 KB

  + ERAM 8 KB

RAM 100 KB

 + ERAM 8 KB

DMA

8 (DMAC)/ 128 (DTS)

MPU

16 areas

Timer functions

System Timer: 1 unit

WDT: 1 ch

GTM: Input 8 ch/ Output 6 ch

System Timer: 1 unit

WDT: 1 ch

GTM: Input 16 ch/ Output 12 ch

Communications

CAN: 2 ch

LIN/UART: 2 ch

CSI: 3 ch

Sensor IF

SENT: 2 ch

SENT: 3 ch

SENT: 4 ch

12-bit ADC

8 ch x 1

 (Include 2 ch T&H)

12 ch x 1

 (Include 2 ch T&H)

12 ch x 1

 (Include 4 ch T&H)

20 ch x 1

 (Include 4 ch T&H)

Power supply

3.3 V or 5.0 V

Other functions

Error Control Module, Data CRC, Core Voltage Monitor, Temperature Sensor, Security module (ICU-S)

Package

80-pin LQFP (10mm x 10mm 0.4mm pitch)

100-pin LQFP (12mm x 12mm 0.4mm pitch)

144-pin LQFP (16mm x 16mm 0.4mm pitch)



(註1) ASIL:汽車安全完整性等級,各等級明定ISO 26262的要求與安全措施,以避免不可接受的殘餘風險。共有A至D四個等級,ASIL D為最嚴格的安全等級。
(註2) SHE:安全硬體延伸;EVITA-Light:電子安全汽車入侵保護應用程序
(註3) CAN FD:控制器區域網路彈性資料速率(依據ISO 11898-1)
(註4) MCAL:微控制器抽象層;AUTOSAR:汽車開放系統架構
