Epson 發表新款低功率並含有高效率LCD驅動器的16位元微控制器

本文作者:Epson       點擊: 2016-12-22 13:02
前言:
 2016年12月22日--隨著科技的快速發展,消費者對於具備多功能與高性能的智慧型裝置需求不斷攀升,精工愛普生公司(東京證交所代號:6724,簡稱Epson)宣布推出三款低功率並整合內建式快閃記憶體的16位元微控制器-S1C17W34、S1C17W35及S1C17W36,為有著高容量與高解析度需求的多功能智慧穿戴手錶,提供最為適合的解決方案。而此一系列新型微控制器已於10月開始進行量產,並於每月生產每款型號200,000組裝置。


此系列新型微控制器有著優異的低耗電量特色,整合內建式快閃記憶體並同時具備高效率的液晶顯示器(LCD)驅動能力,不僅是內嵌在行動智慧裝置中最理想的元件選擇,Epson自2013年開始量產的S1C17W系列,更尤其適合使用於多功能智慧穿戴手錶的製造。近年來,「量化生活」已成為消費者生活新顯學,多功能智慧穿戴手錶的研發亦不斷地強化其功能及性能,除了如溫度、海拔高度等數據測量,以及個人活動紀錄之外,也陸續導入GPS、藍牙(Bluetooth®)註一等功能,導致產品內部微控制器所需處理的資料量大幅增加,對於內建大容量記憶體微控制器的需求也因而提升。此外,隨著多功能智慧穿戴手錶所需顯示的資訊不斷增加,必須透過更寬大、解析度更高的LCD,用以顯示大量且多元的資訊,也讓高解析度LCD驅動器的需求與日俱增。

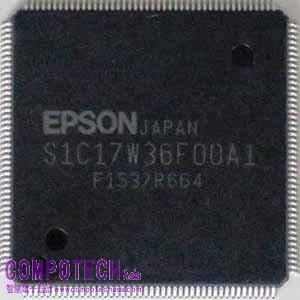

在Epson S1C17W系列產品中,S1C17W36微控制器擁有最大的384 KB記憶體容量,搭載驅動解析度高達2,048點的整合式LCD驅動器,可呈現更清晰的字元、圖形和其他圖案,輕易滿足開發者對於大容量記憶體及高解析度LCD驅動器的需求,低電壓與低電流運作的特色,更適用於開發消費者無法自行充電的多功能智慧穿戴手錶。Epson新款微控制器具備內建的即時時鐘,能立即呼叫並顯示三個不同時區內之城市的時間,也因此能減輕中央處理器(CPU)的負荷量及程式大小。除了176針腳的塑膠封裝(QFP21-176),Epson也提供裸晶封裝的微控制器,協助客戶在開發時有效縮減產品主機板的空間。Epson此次推出三款不同尺寸的快閃記憶體且腳位相容的新型微控制器,除了具有384 KB記憶體容量的S1C17W36,另有128 KB的S1C17W34,以及256 KB的S1C17W35,客戶不僅可依控制程式的大小需求做選擇,當開發者想額外加入控制程式,並需要更大的記憶體容量時,可在不需任何特殊設定的情況下彼此互換,讓客戶在升級快閃記憶體尺寸時,提供更具彈性的選擇。

註一:Bluetooth文字標章和標誌為Bluetooth SIG, Inc.的註冊商標,精工愛普生公司(Seiko Epson Corporation)已取得授權使用這些商標。

產品資訊連結:
http://global.epson.com/products/semicon/products/mcu/16bit_index.html#ac08

重要產品特色
1. 整合內建高容量快閃記憶體以支援更大的控制程式
- S1C17W34(128 Kbytes)、S1C17W35(256 Kbytes)以及S1C17W36(384 Kbytes)
- 3 V自程式設計
2. 低電壓、低電流設計,顯著延長電池壽命
- 保證操作範圍:1.2 V(伏特)- 3.6 V(伏特)
- 0.6 µA(典型值)於HALT模式(即時時序操作)
- 0.15 µA(典型值)於休眠模式
3. 嵌入式電路,協助客戶降低產品部件總數量,節省電路板空間,並縮短軟體開發時程
- LCD驅動器,可直接驅動LCD達 2,048像素點數
- 即時時序,支援三個時區
- 振盪電路,可切換範圍:4、2與1MHz;500、384與250 kHz,及700 kHz*1
- 無需外部電源供應監控器的電源電壓偵測器(SVD)電路
- 允許I/O埠功能由軟體進行分配的電路

規格一覽表

產品型號

S1C17W34

S1C17W35

S1C17W36

快閃記憶體

128 Kbytes

256 Kbytes

384 Kbytes

RAM

12 Kbytes

16 Kbytes

CPU中央處理器

16-bit RISC處理器 +乘積累加單元,多工器

操作電壓

保證操作範圍:1.2 V(伏特)- 3.6V(伏特)

寫入快閃記憶體時的操作電壓:2.7 V(伏特)- 3.6 V(伏特)

(使用內部Vpp*2

電流消耗

休眠模式RTC OFF0.15 µA(典型值)

HALT模式RTC ON0.6 µA(典型值)

Run執行模式:150 µAMHz(典型值)

LCD驅動器

至多2,048像素點數(64 SEG x 17-32 COM

至多1,280像素點數(80 SEG x 1-16 COM

即時時序

支援三個時區

128- 1 Hz 計數器。秒、分、時、日、星期之日、月和年計數器

1-秒校正的理論校準功能*3

警示和馬錶功能

供應電壓偵測器

偵測30級別(1.2 V3.6 V)、VDD或外部電壓級別

類比-數位轉換器(ADC)

12-bit解析度,7*4

串列式介面

2-通道UART2-通道 SPI、及1-通道 I2介面

I/O

至多48

封裝

176-pin QFP21-176(接腳間距:0.4 mm

裸晶片具80 µm(至少)焊墊間距80 µm(至少)

*1:電源啟動後的初始頻率
*2:啟動Vpp寫入快閃記憶體時
*3:無需外部零件即可校正因頻率誤差所引起之時序誤差的功能
*4:僅S1C17W36具有8埠,其中之一保留用於溫度感測器電路【關於Epson】
