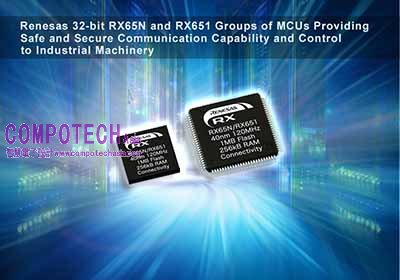

瑞薩電子推出32位元RX65N與RX651微控制器群組，為工業機器提供安全的通訊功能與控制
工業物聯網(IIoT)與工業4.0的擴大，使製造環境對於安全網路連線裝置的需求有所增加。網路連線使其能夠從工廠內外部監控機器的運作狀態、交換資料及變更生產指令，以及重新編程MCU的記憶體以更新設備設定。系統製造商也需要安全地重新編程MCU晶片內建快閃記憶體韌體或資料的能力，以及時更新機器控制功能。
系統開發人員需要具有更高電源效率、處理器效能及先進通訊功能的MCU，可在製造環境中為使用電池供電的裝置執行中介軟體、處理感測器資料及控制網路連線的重要功能。新款RX65N與RX651 MCU採用RXv2 CPU核心及40奈米(nm)製程，可提供516分的CoreMark®分數。運作電流15毫安培(mA)(典型值)、功率效能為34.4 CoreMark/mA，為120 MHz運作頻率等級中同等32位元MCU的五倍(註1)。並配備1 MB快閃記憶體與256 KB RAM，可開發完全在內部記憶體執行的軟體。且內建記憶體本身即可容納處理網路連線的通訊中介軟體以及緩衝區，如此即無需存取外部記憶體，因此可降低功耗，有助於進一步延長電池使用時間。
此款高效能RXv2 CPU核心的處理效能，為120 MHz運作頻率等級中同等32位元MCU的1.3倍(註1)。除了傳統的測量資料運算及順序控制之外，此優異效能使新款RX65N與RX651群組能夠處理通訊功能及使用網路連線的新增功能。
另外，上述功能可確保網路通訊安全，並可進行安全的重新編程以避免錯誤覆寫資料。如此系統製造商即可安全地接收來自雲端的即時性控制更新命令，以透過網路及時更新機器設定或控制功能，或更新機器控制功能以因應終端使用者變更安裝環境的要求。
瑞薩除了提供與RX系列前代產品、編譯器、除錯工具、程式碼產生工具及快閃記憶體程式設計工具等具有高度相容性的MCU之外，還提供完整的整合開發環境(IDE)。並提供眾多的軟體範例與驅動程式，包括韌體整合技術(FIT)驅動程式。FIT是全新的概念，強調嵌入式周邊功能模組驅動程式的簡化，並藉由提供共通的API功能以提升RX MCU之間的可攜性，確保支援FIT的現有產品之間皆可輕鬆進行轉移。在開發程序中可結合裝置驅動程式與中介軟體，並提供程式碼產生工具支援的周邊功能範例原始碼。有關結合FIT模組的文件、手冊、技術更新等，皆可利用連結至IDE的工具進行更新與參照，例如e2 studio，在開發過程中提供更大的彈性。這意味著能以較少的時間開發裝置驅動程式與中介軟體，約可減輕整體系統開發工作負載的20%，並有助於及時進入市場。
RX65N及RX651 MCU現已開始供應樣品。(供貨時程如有變更，將不另行通知。)
https://www.renesas.com/zh-tw/software/D4000208.html
|
Group name |
RX65N |
RX651 |
||
|
Pin count |
144, 145 pins |
100 pins |
144, 145 pins |
100 pins |
|
Parts name |
R5F565NxyDFB R5F565NxyDLK |
R5F565NxyDFP R5F565NxyDLJ |
R5F5651xyDFB R5F5651xyDLK |
R5F5651xyDFP R5F5651xyDLJ |
|
Flash memory |
512 KB (x=4), 768 KB (x=7), 1024 KB (x=9) |
|||
|
RAM |
256 KB |
|||
|
Power supply voltage |
2.7 V - 3.6 V |
|||
|
Operating frequency |
Up to 120 MHz |
|||
|
Operating Temperature |
-40°C to +85°C (-40°C to 105°C parts planned) |
|||
|
CPU Core |
32 bit RXv2 CPU |
|||
|
Floating point unit |
Single precision floating point unit (Support add/subtract/compare/multiply/divide and other instructions) |
|||
|
I/O port |
In/Out: 111 In: 1 |
In/Out: 78 In: 1 |
In/Out: 111 In: 1 |
In/Out: 78 In: 1 |
|
Data Transfer function |
l DMA controller 8 ch l data transfer controller l EXDMA controller 2 ch |
|||
|
Timer function |
l 16-bit timer pulse unit 6 ch l multi-function timer pulse unit 9 ch l port output enable l programmable pulse generator l 8-bit timer 4 ch l 16-bit compare match timer 4 ch l 32-bit compare match timer 2 ch l real time clock l watch dog timer l independent watch dog timer |
|||
|
Communication function |
l Ethernet controller 1 ch l DMA controller for Ethernet controller 1 ch |
- |
||
|
l USB2.0 FS Host/Function module 1 ch |
||||
|
l Serial Communication interface 11 ch |
l Serial Communication interface 9 ch |
l Serial Communication interface 11 ch |
l Serial Communication interface 9 ch |
|
|
l serial communication interface with 16 byte FIFO buffer 2 ch l I2C bus interface 2 ch l serial peripheral interface 3 ch l CAN module 2 ch l quad serial peripheral interface 1 ch l SD host interface 1 ch (Yes: y=B or F, No: y=A or E) l SD slave interface 1 ch (Yes: y=B or F, No: y=A or E) l MMC host interface 1 ch l CMOS camera interface (parallel data capture unit) 1 ch |
||||
|
Analogue function |
l 12-bit A/D Convertor 8 ch |
|||
|
l 12-bit A/D Convertor 21 ch |
l 12-bit A/D Convertor 14 ch |
l 12-bit A/D Convertor 21 ch |
l 12-bit A/D Convertor 14 ch |
|
|
l 12-bit D/A Convertor 2 ch |
l 12-bit D/A Convertor 1 ch |
l 12-bit D/A Convertor 2 ch |
l 12-bit D/A Convertor 1 ch |
|
|
l Temperature Sensor |
||||
|
Security Yes (y=E or F) No (y=A or B) |
l AES l TRNG |
|||
|
Other |
l CRC calculator l data operation circuit l clock frequency accuracy measurement circuit l event link controller |
|||
|
Package |
144-pin LFQFP 0.5mm pitch 145-pin TFLGA 0.5mm pitch |
100-pin LFQFP 0.5mm pitch 100-pin TFLGA 0.65mm pitch |
144-pin LFQFP 0.5mm pitch 145-pin TFLGA 0.5mm pitch |
100-pin LFQFP 0.5mm pitch 100-pin TFLGA 0.65mm pitch |
(註2) AES (先進加密標準)由美國國家標準技術局(NIST)制定，為美國採用的標準加密方式
(註3) TRNG：真實隨機數字產生器
