Epson發表首款能以高達56 mA電流驅動LED的新型16位元微控制器

本文作者:Epson       點擊: 2016-10-05 14:38
前言:
2016年10月5日--精工愛普生公司(東京證交所代號:6724,簡稱Epson)發表全新整合內建式快閃記憶體的16位元微控制器S1C17M13,此款新型態微控制器在設計上能以高達56 mA註一的電流驅動發光二極體(LED),現已進入送樣階段。Epson將於2017年3月開始進行量產,預計每月生產200,000顆新款S1C17M13微控制器。


整合快閃記憶體的16位S1C17M13微控制器

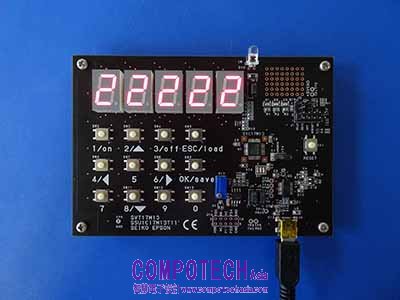

評估板

Epson長久以來採將驅動器整合至微控制器的方式,用以控制微控制器中附加應用的液晶顯示器(LCD)。而由於LED的亮度足夠,並具備自發光的特性,即使在陰暗的環境下都可以清晰顯示,因而近期使用七段式LED顯示器或LED指示燈的工廠自動化產品及家用裝置大幅增加,Epson並預期市場上以LED作為簡單資訊顯示裝置的需求將會持續提升。

儘管LED構造簡單,卻需要比LCD更多的外部驅動元件,因此使用者須花費大量的時間和金錢進行LED軟體的開發,投入的資源及成本並不亞於LCD。LED若要產生固定亮度,需要以約10 mA的電流進行驅動,因此必須要為現今低電壓、低功率的微控制器增加專用的外部驅動電路。而使用者亦須開發其專屬的控制軟體,將該軟體嵌入至微控制器中,才能實現高效率的多位數七段顯示器。因此如何降低使用者的成本與開發時間,是為產品研發時所面臨的一大問題。

Epson首款LED顯示器應用的微控制器S1C17M13,其理想的設計可作為使用者降低LED軟體開發成本與時間的最佳解決方案。S1C17M13能夠在1.8 V(伏特)至5.5 V(伏特)的電壓範圍內運作,並可輕鬆提供大部分工廠自動化產品所需要的5 V(伏特)電壓。新款的微控制器有5個針腳,最多可以輸出56 mA的電流。利用這些高輸出的針腳做為通用針腳,結合額外的8個分段針腳,使用者可透過高達8段x 5個通用針腳,用以驅動七段LED顯示器,而不需要在通用線路上再使用外部電晶體。

S1C17M13更具有一個支援動態照明控制的整合硬體控制器。透過簡單的軟體設定,即可使任一區段的LED發光,並可微調照明間隔,在四個階段的亮度中任意進行調整。而這些新功能將能協助使用者降低產品成本及整體開發時間。
Epson也預計將不含12位元AD轉換器的衍生系列產品(如S1C17M12)加入商業應用。此外也將提供兩款新產品評估板。

註一:在5 V操作電壓下每個針腳的最大輸出電流。無法多個同時輸出。


重要產品特色
1. 適合LED顯示器應用的理想規格
-具有5個針腳能輸出高達56 mA的電流
-整合硬體控制器,支援動態照明控制
2. 內嵌電路可協助客戶降低產品整體的零件數量、節省機板空間,並縮短軟體開發時間
-振盪器電路可在16、12、8及4 MHz和700kHz間切換
-供應電壓偵測(SVD)電路不需要外部電源供應管理器
-電路可透過軟體(通用連接埠多路轉換器)指派I/O連接埠功能
-UART、SPI及I2C序列介面電路
3. 低電壓、低電流消耗量,能大幅延長電池使用壽命
-保證運作範圍:1.8 V(伏特)- 5.5 V(伏特)
-睡眠模式電流消耗量:0.5 µA

規格一覽表

產品型號

S1C17M13

CPU核心

16位元RISC處理器(含乘積累加裝置+乘法器/除法器)

快閃記憶體

16 KB

RAM

2 KB

運作電壓

保證運作範圍:1.8 V(伏特)- 5.5 V(伏特)

電流消耗量

「睡眠」(SLEEP)模式:0.5 µA(標準)

「執行」(RUN)模式:1.7 mA16 MHz(標準)

供應電壓偵測器

VDD28等級(1.85.0 V)/外部電壓:32等級(1.25.0 V

LED控制器

最多5位數、7LED輸出(8x 15個通用針腳)

動態驅動控制

陽極共模、陰極共模,並可利用軟體選擇「關閉」(OFF)時的針腳狀態

4階段亮度調整

紅外線遙控器

1個通道(可用來產生EL發光片的驅動波形)

類比數位轉換器

連續漸進式類比數位轉換器、12位元解析度、8個輸入通道

計時器

16位元PWM計時器、1個通道

16位元計時器、4個通道

看門狗計時器

序列介面

UART1通道)、SPI2通道)以及I2C1通道)介面

I/O連接埠

最多38

21個通用支援多路轉換器

封裝

48針腳TQFP12-48(引線間距:0.5 mm
