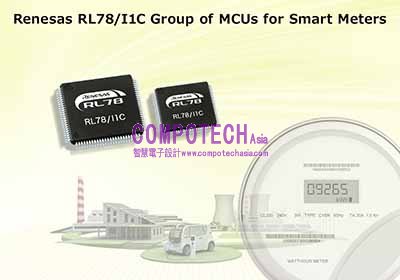

瑞薩電子推出適用於智慧型電表且支援電表國際標準(DLMS)之RL78/I1C微控制器群組產品
智慧電表將電力測量MCU所取得的電表資料傳送至通訊區塊時，必須具備符合DLMS標準的驗證與加密/解密功能。RL78/I1C整合AES (註3)硬體引擎，實現了這項目標。尤其RL78/I1C是電表業界第一款產品，成功在硬體中實作DLMS標準(註2)所要求的AES GCM (註4)模式，相較於現有的瑞薩MCU(使用軟體處理)，可達到20倍以上(註5)的速度。此外，晶片內建鎖相迴路(PLL)可將最大運作時脈從24 MHz提高至32 MHz，而32位元乘法/乘法累加單元可藉由24位元ΔΣ A/D轉換器進行24位元資料轉換，大幅降低軟體進行電力運算的負載，藉此提高大約30%的算術運算容量。這表示單一晶片即可進行電力測量處理與DLMS處理等作業。RL78/I1C MCU可執行處理作業以支援DLMS通訊，並於同時處理電力測量作業。最高256 KB的晶片內建ROM可容納電力測量與DLMS處理作業所需的程式碼。因此本產品可較雙晶片組態降低30%的功耗，系統成本也低於由電力測量與專用DLMS處理MCU所組成的早期雙晶片解決方案。
事件連結控制器(註6)與相位調整等功能可用於協調四通道24位元ΔΣ A/D轉換器與三通道10位元連續漸進暫存器(SAR) A/D轉換器的運作。如此即可依照三相四線電表的需要，在七個通道上測量電流與電壓。除了傳統單相雙線和三相三線電表之外，亦支援三相四線電表，允許電表製造商利用RL78/I1C做為共通平台開發多款電表，滿足工業到消費者市場的各種需求。
全球市場對於電表的需求急遽成長，新興經濟體尤其如此。因此業者需要加速開發新型電表，並更加善用現有的專業技術。在研發初期使用電表類比評估套件，無需實際撰寫程式即可評估RL78/I1C的效能特性。本電表參考套件包含測量用硬體與驅動程式，以及高度可靠的DLMS程式庫，用於電表開發階段，時間可比獨立開發縮短大約25%，並且能夠降低成本。
即日起開始供應RL78/I1C樣品。已自2016年8月起開始量產，預計至2017年9月每月產能可達20萬顆。（供貨時程如有變更，將不另行通知。）
【附件】
RL78/I1C產品規格
Group name RL78/I1C Pin number 64-pin 80-pin 80-pin 100-pin Device name R5F10NLE/G R5F10NME/G R5F10NMJ R5F10NPJ/G Code flash memory (KB) 64K-128K 64K-128K 256K 128K-256K Data flash memory (KB) 4 K RAM (KB) 6K-8K 6K-8K 16K 8K-16K System Clock External High Speed Clock 1 MHz-20 MHz, Low Speed Clock 32.768KHz On Chip Oscillator Clock HS 1.5 MHz-24 MHz, MS 1 MHz-4 MHz, LS 15 kHz PLL Clock - 32 KHz HOCO Clock Frequency Correction Function Support 24-bit ΔƩ A/D Convertor Input Channel Number 4 ch 3 ch 3 ch 4 ch SNDR -80 dB (Gain x 1) Sampling Frequency 3.906 kHz/1.953 kHz PGA x1, x2, x4, x8, x16, x32 Internal Ref. (Temperature coefficient) 0.8 V (10ppm/°C) Zero Cross Detection HW Zero Cross Detection 8/10-bit A/D Convertor 4 ch 6 ch 32-bit Multiply- Accumulator Support LCD Segment//COM 15/8, 19/4 30/8, 34/4 30/8, 34/4 38/8, 42/4 LCD Drive Voltage Generation Method Int. Voltage Boost/ Capacitor Split/ Ext. Resistance Split Division Timer Function 16-bit Timer Array Unit : 8 ch, 12-bit Interval Timer: 1 ch, 8-bit Interval Timer: 4 ch 1 ch Serial I/F CSI0/UART0/Simple I2C0 1 ch CSI1/UART1/ Simple I2C1 1 ch UART2/IrDA - 1 ch CSI3/UART3/ Simple I2C3 1 ch Multi-Master I2C 1 ch Data Transfer Controller 29 Sources 31 Sources Event Link Controller Event Generator 22 Types, Event Output Selection 5 Types Battery Backup Function CPU VDD/VBAT ΔƩ A/D Convertor VDD/VBAT RTC VRTC (Independent Power Supply) Voltage Detection (LVD) Internal VDD, VDD pin, VBAT pin, VRTC pin, External pin AES HW Cipher Modes GCM/ECB/CBC, Encryption key length 128/192/256-bit Key Interrupt Function 5-pin 8-pin Other Peripheral Function Watch Dog Timer, Power On Reset (POR), Safety Functions Power Supply Voltage Range 1.7 V-5.5 V Operating Ambient Temperature -4°C-85°C
(註2) 截至2016年8月1日的瑞薩研究資料。
(註3) AES (先進加密標準)：這是美國的加密標準，由美國國家標準技術局(NIST)制定。
(註4) GCM (Galois/計數器模式)：這項運作加密模式可同時加密與驗證資料。
(註5) 利用瑞薩程式庫實際測量的結果。
(註6) 事件連結控制器功能可直接連結周邊硬體裝置並跳過中斷控制器，藉以高速啟動模組。
