Microchip全新微控制器具多元獨立閉環功率通道及系統管理功能

本文作者:Microchip       點擊: 2015-02-25 10:03
前言:

2015年2月25日--全球領先的整合微處理控制器、混合訊號、類比元件和快閃記憶體矽智財解決方案的供應商——Microchip Technology Inc.(美國微芯科技公司)在德國嵌入式世界大會(Embedded World conference)發布全新PIC16(L)F1769系列8位元PIC® 微處理控制器 (MCU)產品。該系列是首款可提供多達兩個獨立閉環通道的PIC MCU,並透過新增的可程式斜坡產生器(PRG)來實現。該產生器可自動實現斜率並進行斜坡補償,提高了混合電源轉換應用的穩定性和效率。此外,這款PRG還可對系統變化做出即時的、快至奈秒(十億分之一秒)級的反應,而無需多個CPU與獨立功率通道互動。這使客戶得以減少延遲及零件數量,同時提高系統效率。

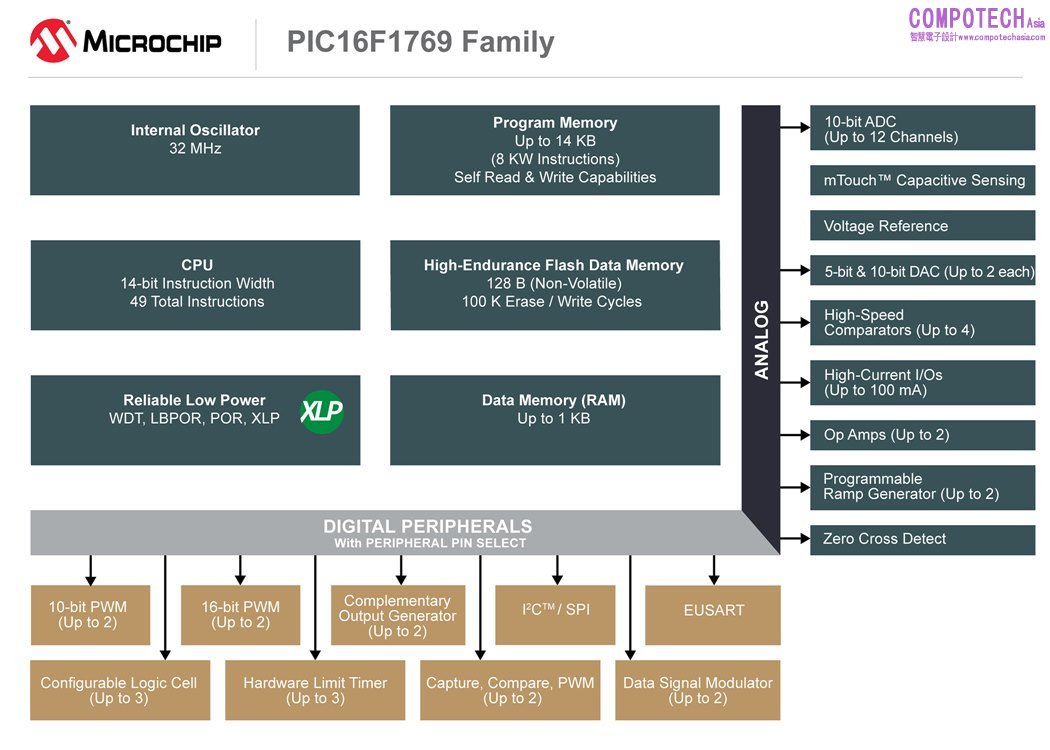

PIC16(L)F1769系列整合了多個智慧類比和數位周邊,包括三態運算放大器、10位元類比至數位轉換器(ADC)、5和10位元數位至類比轉換器(DAC)、10和16位元脈寬調變器、高速比較器以及兩個100 mA高電流I/O。這些周邊整合在一起可有助支援多個獨立閉環功率通道和系統管理的需求,提供了一個8位元平台之餘也簡化了設計,達到更高效率和更多性能的同時還有助消除電源轉換系統中的許多外部零件。



除電源轉換周邊之外,新型PIC MCU還擁有獨特的硬體基礎的LED調光控制功能,該功能透過資料訊號調變器(DSM)、運算放大器以及16位元脈寬調變器的內部連接來實現。這些周邊的相互的結合創造了LED的調光引擎,可實現同步切換控制並消除了LED電流過衝和衰減。此輸出開關的同步功能有助於圓滑調光,最大限度地減少顏色偏移,延長LED使用壽命並減少熱能。

該系列產品還備有多個核心獨立周邊(CIP),例如可配置邏輯單元(CLC)、互補輸出產生器(COG)和零點交越檢測(ZCD)。這些CIP將該系列8位元PIC MCU的性能提升到了一個新的水準,它們的設計初衷即在進行初始配置之後無需程式或CPU監管也可處理任務、維持運行。因此,它們簡化了複雜控制系統的實施,使設計人員能夠靈活創新。同時,CLC周邊可讓設計人員能夠按照具體應用創建定製化的邏輯和互連,減少了中斷延遲,從而節省程式碼空間並增加功能性。而COG外設作為一個功能強大的波形產生器,能夠生成包括相位、死區、消隱、緊急關機狀態和錯誤恢復策略在內的具有精細控制關鍵參數的互補波形。它提供了一個高CP值的解決方案,既節省了電路板空間又降低了零件成本。此外,ZCD可檢測到高壓AC訊號的零點交越,非常適用於雙向整流器(TRIAC)控制功能。

這些新型8位元PIC MCU可提供多個獨立閉環功率通道和系統管理功能,適用於各種電源、電池管理、LED照明、汽車內外部照明及通用應用。除此之外,新產品家族還提供了EUSART、I2C™/ SPI以及超低功耗(XLP)技術,且每款產品均備有14到20接腳小尺寸封裝。

Microchip MCU8部門副總裁Steve Drehobl表示:「PIC16F1769系列真正強大的功能在於能夠實現晶片內周邊的相互連接,從而根據特定的應用來創立客製化功能。再加上能夠同時控制獨立閉環通道,新產品的功能遠遠超出了傳統低成本8位元 PIC MCU。」

開發支援
PIC16(L)F1769系列由Microchip世界一流的標準開發工具套件提供支援,包括MPLAB® ICD 3 (元件編號:DV164035)、PICkit™ 3 (元件編號:PG164130)以及MPLAB程式碼配置產生器(MPLAB Code Configurator)。MPLAB程式碼配置產生器是Microchip免費提供的MPLAB X整合環境(MPLAB X Integrated Environment,IDE)中的一個外掛程式,它提供了一個圖形介面以配置8位元系統和周邊功能,並可針對個人應用自動產生高效且便於修改的C程式,短短數分鐘就可能實現從概念到原型設計的過程。

供貨
PIC(L)F1764、PIC(L)F1765、PIC16(L)F1768及PIC(L)F1769現已開始提供樣品,採用14和20接腳PDIP、SOIC、SSOP、TSSOP及QFN封裝。今年3月有望進入批量生產。

欲瞭解更多資訊,請聯繫Microchip銷售代表或全球授權販售者,或訪問Microchip官網http://www.microchip.com/PIC16L_F1769-Page-022415a。欲購買本文所提及的產品,請訪問microchipDIRECT或聯繫Microchip 授權經銷夥伴。
