凌力爾特發表20位元 1Msps無延遲SAR ADC

2013 年5月29日– 凌力爾特(Linear Technology Corporation ) 日前發表20位元 1Msps無延遲連續漸進暫存器（SAR）類比數位轉換器（ADC） LTC2378-20，該元件具備極低的0.5ppm（典型值）和2ppm（最大值）積分非線性（INL）誤差。 INL對於地震監測和半導體製造等精密應用而言是一項關鍵指標，其可顯示ADC傳送函數從其理想值偏離的程度。由於線性無法在系統級有效校準，因此ADC的INL規範往往設定了整個系統的精度。LTC2378-20的最佳0.5ppm INL以真正的20位元精準度致能了新一代的精密系統。其專利架構於整個-40°C至85°C工作範圍內造就了非常穩定的2ppm（最大值）INL和-114 dB THD（最大值）。

LTC2378-20實現了1Msps無延遲ADC的業界最高104dB訊號雜訊比（SNR）。寬廣動態範圍和真正的20位元解析度可降低或去除訊號鏈中額外增益的需求，從而改善總系統精度和雜訊。無延遲的快速1Msps傳輸率允許使用多工器來取代傳輸量較低的昂貴、獨立ADC，進而降低系統的成本和複雜性。

LTC2378-20為20/18/16位元腳位及軟體相容 之SAR ADC系列的領導產品，其速度範圍涵蓋250ksps 至2Msps ，並具備串列SPI介面。20位元的250ksps（LTC2376-20）和500ksps（LTC2377-20）版本將於5月發表。該系列可操作於2.5V電源，使用外部5V參考並具備±5V全差動輸入範圍。在1Msps時，該元件可達到21mW 低功耗，以採樣率擴展線性度。關機模式可於閒置時進一步降低功耗至2.5μW。 LTC2378-20系列提供了一個獨特的數位增益壓縮（DGC）功能，不需負ADC驅動器電源，並保持ADC全解析度，在實現訊號鏈的更低總功耗時，對於SNR的效能僅些微影響。

DC1925A評估板展示了LTC2378-20的0.5ppm INL和104dB SNR性能。該評估板採用彈性的LT6203 ADC驅動器以連接差動或單端輸入訊號及5V LTC6655-5高精度、低雜訊、低功耗參考。針對採用數位增益壓縮功能的真正低功率訊號鏈解決方案，則建議選用​​LTC6362全差動驅動器，其可操作於單一5V電源（1mA），當結合LTC2378-20 及 4.096V LTC6655-4.096 參考時可實現達100dB SNR的效能。

 LTC2378-20、 LTC2377-20 及 LTC2376-20供貨小型 MSOP-16 及 4mm x 3mm DFN-16 封裝，千顆量購計之單價分別為 $29.50、 $25.50 及$18.17 美元起。如需更多資訊請參閱www.linear.com/product/LTC2378-20.

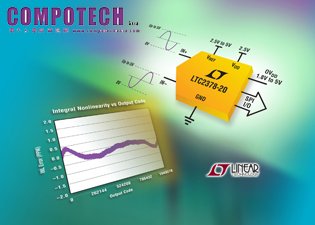

圖說:  20位元無延遲串列 SAR ADC具備 1Msps 傳輸率及0.5ppm INL

LTC2378-20特性：

l  1Msps傳輸率

l  ±0.5ppm INL (Typ), ±2ppm INL (Max)

l  保證20位元無缺碼

l  低功耗: 21mW @ 1Msps, 21μW @1ksps

l  104dB SNR (Typ) @ f_IN = 2kHz

l  –125dB THD (Typ) @ f_IN = 2kHz

l  數位增益補償 (DGC)

l  保證可操作至85°C

l  2.5V 供應

l  全差動輸入範圍±V_REF

l  V_REF 輸入範圍從2.5V 至 5.1V

l  無Pipeline 延遲, 無週期延遲

l  1.8V 至 5V I/O 電壓

l  SPI相容串列 I/O 具備菊鏈模式

l  內部轉換時脈

l  16接腳 MSOP 及4mm x 3mm DFN 封裝
