凌力爾特發表140V 精準運算放大器適用於高增益應用

本文作者:凌力爾特       點擊: 2013-01-31 13:45
前言:
具備 3pA 偏置電流、 3.5µVP-P 雜訊

2013131凌力爾特(Linear Technology)日前發表 LTC6090其為一款精準運算放大器,可操作於達140V ( ±70V) 的供應電壓。結合軌對軌輸出、 3pA (典型值)輸入偏置電流、1.6mV 最大輸入補償電壓及3.5µVP-P 低頻雜訊,提供了高效能ATE、 壓電驅動器及 DAC 緩衝應用所需的精準度。強化的19V/µs斜率使輸出可於低於 8µs達到140V擺幅。  增益頻寬乘積則為 10MHz



LTC6090 可針對具備高阻抗輸入及對於漏電流敏感之設計而最佳化。除標準具備外露銲墊的 SO-8 封裝外, LTC6090 並提供具備防護針腳的 TSSOP 封裝,而允許防護環可輕易依輸入路由設計以提供完整保護。



散熱為高壓空間受限系統的共同問題,而 LTC6090 的設計便特別將此列入考量。其供應電流僅 3.9mA (最大值),輸出電流典型值為 ±10mA。熱警示針腳 (TFLAG) 會在元件接面溫度超過145°C時提出訊號。此針腳可連接至輸出禁能(Output Disable) 針腳以主動進行熱管理。TSSOP-16 SOIC-8 封裝版本包含外露銲墊,以將熱阻降至最低。



LTC6090 目前供貨0°C 70°C -40°C 85°C -40°C 125°C 三種接面溫度等級版本。千顆量購計之單價為$3.45美元起。如需更多資訊請參閱 www.linear.com/product/LTC6090.

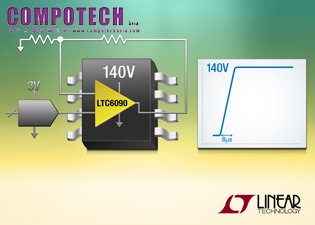

圖說: LTC6090 可驅動精準 140V 訊號



LTC6090特性摘要

l  供應範圍: ±4.75V ±70V (140V)

l  0.1Hz 10Hz 雜訊: 3.5µVP-P

l  輸入偏置電流: 50pA(最大值)

l  低補償電壓: 於整個溫度範圍擁有1.6mV (最大值)

l  軌對軌輸出級

l  輸出汲取及供應電流 10mA

l  10MHz 增益頻寬乘積

l  19V/µs 旋轉率

l  11nV/√Hz 雜訊密度

l  過熱關機

l  供貨散熱加強型 SOIC-8E TSSOP-16E 封裝
