凌力爾特發表全差動 IF 15dB RF/IF 放大器

2013 年1月29日– 凌力爾特 (Linear Technology)日前發表15dB 放大器LTC6430-15，該元件可於100Ohm 差動環境提供20MHz 至 1GHz 以上的高動態範圍，目前具有兩種效能等級: 於 240MHz時， A等級 OIP3 典型值為 50dBm，並經完全測試，保證可達到47dBm最小值。雜訊指數為 3dB，對應為1nV/√Hz的輸入相關放大器雜訊。DC功耗則為 800mW。低雜訊及低失真的組合提供寬廣動態範圍，而能滿足高效能中間頻率通訊及CATV應用之需求。

LTC6430-15使用簡易，並擁有無條件穩定性，輸入和輸出可內部匹配至100Ohm差動。高於 2.75V_P-P 的線性輸出擺幅，使其非常適於驅動高速、高效能ADC。透過兩個 1:2 balun、DC 阻斷電容及 RF 偏壓扼流圈即能在通訊應用中建構寬頻 50Ohm 平衡放大器。LTC6430-15可透過兩個1:1.33 balun 作為擁有高保真度的75Ohm CATV 放大器。P1dB 典型值為24dBm。

LTC6430-15目前供貨 4mm x 4mm QFN-24 封裝，具備外露銲墊以達到最佳的散熱效能及低電感。其特適操作於 -40°C 至 85°C 機箱溫度範圍。A等級元件千顆量購計之單價為$6.44 美元起，B等級則為$3.69美元起。如需更多資訊請參閱

www.linear.com/product/LTC6430-15.

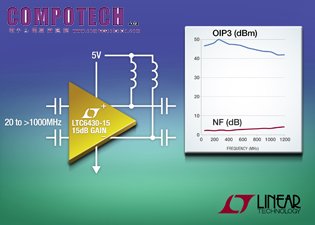

圖說: 於 100Ohm 差動負載可提供50dBm OIP3@240MHz

LTC6430-15特性摘要

·        20MHz 至 2000MHz 頻寬

·        15.2dB 功率增益

·        OIP3 @ 240MHz:

o   A 等級典型值50dBm, 最低值47dBm

o   B 等級典型值47dBm

·        3.0dB NF @ 240MHz

·        >2.75V_P-P  線性輸出擺幅

·        24dBm P1dB

·        100Ohm差動端Gain-Block操作

·        單一 5V 供應,160mA

·        無條件穩定性

·        4mm x 4mm 24接腳QFN 封裝
