凌力爾特H等級的45V高壓端電流感測DC/DC 轉換器

2012年8月23日– 凌力爾特(Linear Technology ) 日前發表H等級的45V高壓端電流感測DC/DC 轉換器LT3518，其專門設計以定電流驅動高電流LED，所擁有的3V輸入電壓範圍及40V瞬變保護至，使其成為汽車、工業及建築照明等各式應用之理想選擇。

H等級版本元件可操作於達150˚C的接面溫度，E級和I級版本則可操作於125˚C最大接面溫度。E、I和H版本元件之所有電氣特性規格均相同，H等級則經測試及保證可操作至150˚C的接面溫度，為汽車和工業應用等需耐高溫環境之應用的理想選擇。

LT3518 可從標稱12V 輸入驅動達8顆350mA白光LED，為汽車顯示器背光等應用的理想選擇。同時該元件能於LED 的高壓端感測輸出電流，因此能進行降壓、升降壓或升壓配置。於升壓模式時，此元件可由精小4mm x 4mm QFN 封裝提供達90%之效率。LT3518提供真實彩色PWM （True Color PWM^TM）調光，可透過達3,000:1之調光範圍提供固定LED 色彩。針對較低調光需求，其 CTRL 針腳還可用來進行10:1 類比調光。定頻、電流模式架構，使其能於廣泛的供應及輸出電壓範圍內提供穩定操作。頻率調整針腳允許使用者於250kHz 及2.5MHz 間設定頻率，以達到最高效率並將外部零組件尺寸縮至最小。

LT3518HUF 目前供貨16接腳QFN封裝，以千顆量計價之單價$3.79美元起。欲瞭解進一步資訊請參閱www.linear.com/product/LT3518

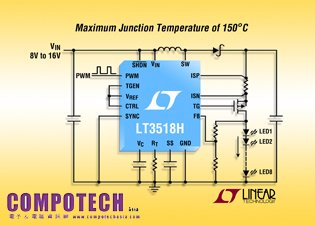

圖說: 45V, 2.3A LED 驅動器可提供150°C最高接面溫度

 LT3518H特性摘要

l   150°C 最高接面溫度

l   3000:1 True Color PWM^TM 調光

l   2.3A、45V 內部開關

l   100mV 高壓端電流感測

l   開路LED 保護

l   可調式頻率: 250kHz 至 2.5MHz

l   寬廣輸入電壓範圍:

可操作於3V 至 30V

瞬變保護至40V

l   可操作於升壓、降壓及升降壓模式

l   用於 PMOS LED 斷開的閘極驅動器

l   定頻及定電壓穩壓

l   CTRL 針腳提供 10:1 類比調光

l   低關機電流: <1uA

l   極小的 (4mm × 4mm) 16接腳 QFN 封裝

關於凌力爾特

凌力爾特(Linear Technology Corporation )為 S&P 500 公司之一，三十年來致力為全球主要公司設計、製造及行銷廣泛的高效類比IC，該公司的產品在類比世界和數位電子產品間提供了關鍵的銜接，包括通訊、網路、工業、汽車、運算、醫療、儀器、消費性，以及軍事和航太系統。凌力爾特之產品涵蓋電源管理、資料轉換、訊號處理、RF和介面IC、µModule^Ò子系統，以及無線感測網路產品。如需更多資訊請參閱www.linear.com
