2012年5月15 日– 凌力爾特 (Linear Technology)日前發表超寬頻直接轉換 I/ Q解調器LTC5584，該元件具有31dBm IIP3 及 70dBm IIP2的傑出線性效能，可達到超過530MHz的絕佳解調頻寬，以支援新一代 LTE多模、LTE Advanced接收器和數位預失真（DPD）接收器。I/Q解調器可操作於30MHz 至 1.4GHz的寬廣頻率範圍，涵蓋廣泛VHF 、 UHF 無線電及450MHz/700MHz LTE頻段。此元件的獨特之處在於兩個內建的校準功能：其一為先進的電路，使系統設計者能夠最佳化接收器的IIP2效能，從標稱70dBm提高到前所未有的80dBm以上；另一則是晶片上的電路，可於I和Q輸出使直流偏移電壓歸零。結合9.9dB雜訊指數，使這些功能強化了於接收器的動態範圍效能，此外，該元件擁有12.6dBm的P1dB，以及於頻內阻斷器0dBm 的13.6dB 雜訊指數，以確保出現干擾時仍能達到強化的接收器效能。

為進一步加強其於低IF接收器應用的彈性，LTC5584提供非常低的I/Q振幅和相位不匹配。振幅不匹配典型值為0.02 dB，而相位誤差典型值為0.25度，兩者之測量均於450MHz時，此結合可提供52dB的接收器圖像拒斥能力。

此元件具備寬頻能力，因此特別適合多模LTE、CDMA DPD接收器和其他寬頻接收器應用。特別是 DPD方面，這些最新一代的基地台推升了超過300MHz的解調頻寬。LTC5584 超越了這些頻寬要求並提供優於+/-0.5dB 的轉換增益平坦度。除了無線基礎設施應用，LTC5584也是軍用接收器、寬頻通訊、點對點微波數據鏈路，圖像拒斥接收器和遠距RFID閱讀器應用的理想選擇。

LTC5584 採用24接腳 4mm x 4mm QFN封裝，特適於-40°C至105°C的操作溫度。該元件可從單一5V電源供電，總供應電流僅耗200mA。元件同時提供了數位輸入來致能或禁能晶片，當禁能時，此IC僅耗11μA漏電流(典型值)。解調器的200ns快速開機時間和800ns關機時間，使其能被用於突發模式接收器。

LTC5584以千顆量購計之單價為 $5.65美元起，目前已量產供貨。如需更多資訊請參閱 www.linear.com/product/LTC5584

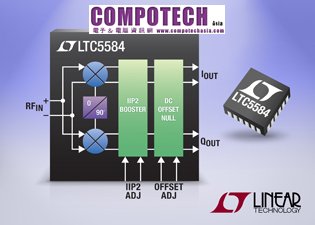

圖說: 30MHz 至 1.4GHz寬頻高線性度 I/Q 解調器

LTC5584特性摘要：

l  操作頻率                    30MHz – 1.4GHz

l  輸入 IP3 (450MHz)      31dBm

l  輸入 IP2 (未調)          70dBm

l  輸入 IP2 (已調)          >80dBm

l  轉換增益                    5.4dB

l  雜訊指數 (NF)           9.9dB

l  I/Q 振幅不匹配          0.02dB

l  I/Q 相位不匹配          0.25°
