恩智浦推出雙電源電壓ARM Cortex-M0微控制器

本文作者:恩智浦       點擊: 2012-02-23 13:47
前言:

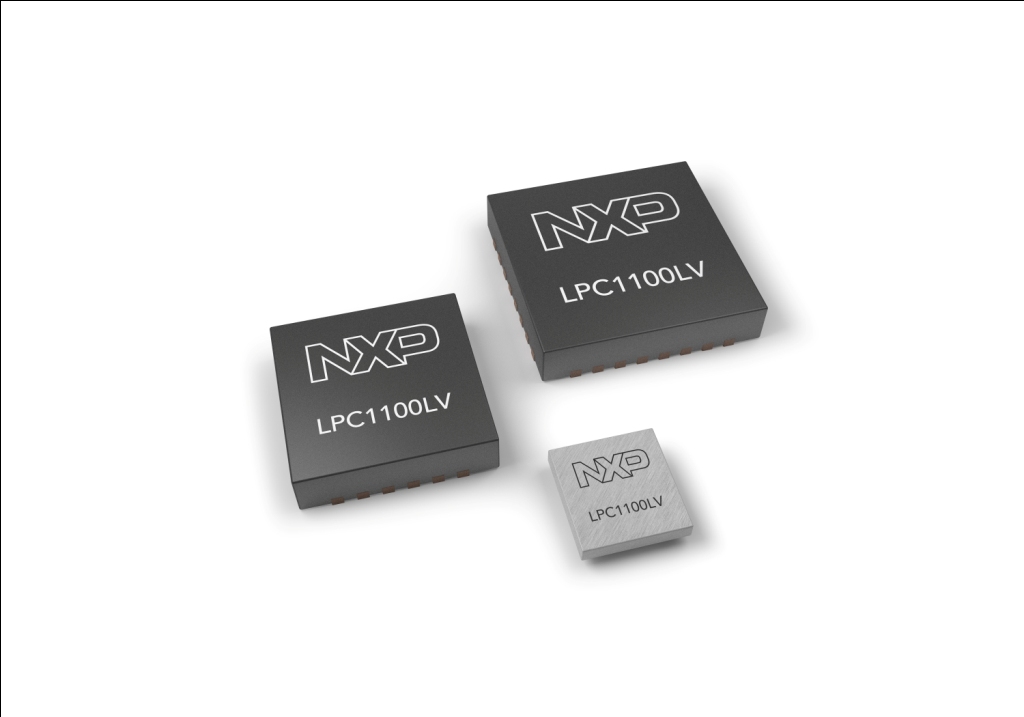

2012222--浦半導體(NXP Semiconductors N.V.NASDAQNXPI)近日宣佈推出LPC1100LV系列為全球首款支援1.65V1.95V VDD1.65V3.6V VIO雙電源電壓的ARM® Cortex™-M0微控制器。LPC1100LV系列採用2mm x 2mm微型封裝性能達到50 MIPS功耗較同類3.3V VDD元件降低三倍以上。LPC1100LV平台特別針對電池供電終端應用所設計,可應用於手機、平板電腦、Ultrabooks™以及主動電纜、相機和可擕式醫療電子設備的行動配件。




恩智浦半導體微控制器業務部市場總監Jan Jaap Bezemer表示:「一般而言,目前在單一微型封裝中仍無法實現高性能雙電源電壓的產品。LPC1100LV系列獨特地在同一元件中將電池供電應用的這些關鍵要求整合使客戶得以打造前所未有的低功耗解決方案。



針對低功耗、快速喚醒而設計

受惠於恩智浦最新256位元組擦除磁區和低漏電流的嵌入式快閃記憶體LPC1100LV可在低時脈頻率下出色地處理線性電流消耗同時還能降低系統功耗。例如在智慧手機等行動系統中,多數系統元件均需要長時間保持在功耗極低的睡眠模式中。在需要使用元件時,則必須在極短的時間內快速喚醒並達到最佳性能。LPC1100LV的喚醒時間為5us充分符合上述需求。



更高效地執行要求更高的任務

恩智浦的LPC1100LV元件可達成50 MIPS的性能8/16位元MCU的典型性能僅為15 MIPS。其出色的表現使LPC1100LV可以更快地完成要求極高的任務並減少保持活動模式的時間進一步降低元件的平均功耗。對於相同的任務LPC1100LV透過其特有的1.65V-1.95V VDD低電壓輸入功耗較競爭對手採用3.3V VDD輸入的Cortex-M0元件降低三倍以上,更比一般典型的8/16位元MCU低十倍以上。可充分發揮LPC1100LVMIPS性能優勢的子系統包括系統安全和驗證 (包括處理AES-256加密)、系統介面和控制 (如鍵盤和觸控式螢幕)、系統外設控制 (音訊和照明) 以及軟體堆疊的運行 (如藍牙低功耗無線電)



小尺寸和獨特的電位轉換功能

LPC1100LV採用恩智浦2-mm x 2-mm微型晶片級封裝 (WLCSP) 為目前全球體積最小的32位元MCU。該款元件同時提供5-mm x 5-mm HVQFN封裝選擇CPUI/O提供1.8V VDD3.3V VIO雙電壓輸入並具有獨特的SSP/SPI (3.3V) I2C (1.8V) 間電位轉換能力。此外,恩智浦亦為主要客戶提供SRAM、快閃記憶體和封裝的客製化組合。



LPC1100LV元件的其他關鍵技術參數包括:

·         高達50MHzCortex-M0 CPU

·         1.6uA深度睡眠電流和5us喚醒時間

·         最高8 KB SRAM32 KB快閃記憶體

·         SPIUARTI2C

·         最高10位元、8通道ADC,取樣速率為400 ksps

·         32位元和16位元計時器各2

·         精準度為1%12 MHz振盪器

·         WL-CSP25HVQFN24HVQFN33三種封裝選擇 (提供BGA封裝)



上市時間

目前已開始為主要客戶提供樣片。有關更多資訊參閱http://www.nxp.com/products/microcontrollers/cortex_m0/lpc1100lv/
