凌力爾特雙獨立通道升壓DC/ DC轉換器

本文作者:凌力爾特       點擊: 2012-02-01 14:52
前言:
雙組 3A、2.5MHz、42V 升壓/負壓 DC/DC轉換器具備錯誤保護

        2012130 凌力爾特( Linear Technology Corporation )日前發表雙獨立通道升壓DC/ DC轉換器LT8582此元件內建針對輸出短路、輸入/輸出過壓和過熱情況的故障保護功能,每個通道採用兩個內建的42V開關:一個1.7A主開關和一個1.3A從屬開關,可並列以達到3A的總電流限制。LT8582可操作於 2.5V22V的輸入電壓範圍,並具備達40V的瞬態保護,使其適合輸入源涵蓋單顆鋰電池至汽車輸入之應用。 LT8582是許多本地電源設計的理想選擇,因其每個通道可獨立配置為升壓、SEPIC、負壓或反馳轉換器。結合4mm x 7mmDFN封裝和精小外部元件,確保了非常精小的接腳佔位,同時可將解決方案成本降至最低。



LT8582的低VCESAT 開關、0.27V (2.75A時相連) 可提供達90%效率。電源良好針腳可在需要event-based 定序時達到易用的優點。針對高電壓輸出應用,LT8582的從屬開關可致能高功率電荷泵架構,不僅效率高且僅需少量外部元件。LT8582的開關頻率可透過單個電阻設定或可同步至200kHz 2.5MHz的外部時脈,不僅可將外部零組件尺寸縮減至最小,並可避開雜訊敏感頻段。欠壓鎖住(UVLO)可由使用者調整以達到最佳的系統效能。每個通道只需以單一回授電阻即可設定輸出電壓,因此可將外部零組件數量降至最低。其它特性包括外部同步化能力、輸出短路保護和頻率返折。



LT8582EDKD 目前供貨 7mm x 4mm DFN-24 封裝,千顆量購計之單價為$3.75美元。工業溫度版本(-40°C 125°C)LT8582IDKD千顆量購計之單價為$4.13美元 。兩種版本均已供貨,如需更多資訊請參閱www.linear.com/product/LT8582

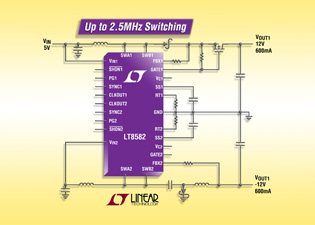

圖說: 雙組 3A 42V 升壓、 負壓或 SEPIC DC/DC 轉換器



LT8582特性摘要

  • 雙組 42V3A 組合電源開關
  • / (1.7A/1.3A) 開關設計
  • 寬廣輸入範圍: 2.5V 22V 操作, 40V 最大瞬變
  • 用於 Event-Based定序的電源良好針腳
  • 切換頻率達 2.5MHz
  • 每通道可簡易地配置為升壓、 SEPIC 負壓或返馳轉換器
  • VCESAT 開關: 270mV @ 2.75A (典型值)
  • 可同步化至外部時脈
  • 輸出短路保護
  • 高增益 SHDN 針腳可接受緩慢變化的輸入訊號
  • 24針腳 7mm × 4mm DFN 封裝
  • 雙組 3A42V 升壓/負壓 DC/DC 轉換器內建的錯誤保護
